כיצד להימנע מנפילת מתח בפרויקטים של מערכת תאורת LED Flex ארוך במיוחד

פס גמיש LED זוהר בבהירות ליד אספקת החשמל שלו. הקצה הרחוק דוהה, משנה צבע או מהבהב. סימפטום זה מאותת על נפילת מתח, אשר מחמירה ככל שהריצות מתארכות. התיקון משלב חמש שיטות: הספק של 24V, חוט נחושת עבה יותר, חיווט מקביל, הזרקת חשמל ומקטעים קצרים יותר. שני מספרים מנחים כל החלטה. הנוסחה היא V = I x R. כאן V מייצג אובדן מתח, I מייצג זרם באמפר, ו-R הוא התנגדות החוט הלוך ושוב באוהם. מרווח בטיחות של 20% באספקת חשמל הוא השני. LED Flex ארוך במיוחד של NOVANEON מטפל בריצות ממושכות. חיווט נכון נשאר חיוני. מדריך זה מספק גישה מעשית, שלב אחר שלב, לכל פרויקט מערכת תאורת LED גמישה ארוכה במיוחד.

טייק אווי מפתח

· חישוב ירידת מתח לפני קניית רכיבים. השתמש בנוסחה V = I x R. זה מונע חיווט נמוך. זה מונע רצועות עמומות.

· בחר 24V על 12V לריצות ארוכות . זה מפחית בחצי את יציאת הזרם עבור אותו הספק. זרם נמוך יותר מפחית את ירידת המתח.

· השתמש בחיווט מקביל לקטעי רצועה. כל חלק מתחבר ישירות לאספקת החשמל. זה מונע אובדן מתח שרשרת.

· חלק ריצות ארוכות לאזורי כוח קצרים יותר. כל אזור מקבל קו הזנה משלו. זרם נמוך יותר לאזור מפחית את ירידת המתח.

· השתמש בהזרקת כוח במספר נקודות לאורך הרצועה. שיטה זו מספקת כוח יציב. זה שומר על בהירות אחידה מקצה לקצה.

· השתמש בחוט נחושת עבה לקווי הזנה. הנח את ספקי הכוח קרוב לרצועה. בחירות אלה מפחיתות את ירידת המתח.

· גודל ספק הכוח עם מרווח ביטחון של 20%. טען את היחידה לקיבולת של 80%. זה מגן על הנהג מפני התחממות יתר.

· בדוק את המתח המרוחק בעזרת מולטימטר לאחר ההתקנה. קריאה זו מאשרת מתח נכון. זה תופס טעויות חיווט מוקדם.

תשובה מהירה: הימנע מנפילת מתח עם 24V והספק מקביל

השתמש ב-24V במקום 12V

מערכת 24V שואבת מחצית מהזרם ממערכת 12V המספקת את אותו הספק. מערכת יחסים זו פועלת לפי חוק אוהם. זרם נמוך יותר פירושו הפסדי התנגדות נמוכים יותר לאורך עקבות הנחושת. הטבלה שלהלן מסכמת את ההבדל.

לכן פס 24V שומר על בהירות עקבית לאורך ריצה רציפה הרבה יותר ארוכה לפני נפילת מתח הופכת להיות מורגשת. לריצות שעולות על 16 רגל בערך, מומלץ 24V מכיוון שהוא מציע גמישות רבה יותר ובהירות עקבית. סדרת ה-LED Flex Ultra-Long של NOVANEON היא אופציה נבנית במיוחד לאורכים ארוכים. זה מפחית את נקודות החיבור ואת דרישות הזרקת הכוח.

האכילו את הרצועה במספר נקודות

הזרקת כוח פירושה הזנת כוח במספר נקודות לאורך הרצועה במקום רק בקצה אחד. שיטה זו מונעת ירידת מתח בריצות ארוכות. פס 24V צריך פחות נקודות הזרקה מאשר פס 12V באורך ותפוקה שווים. הזרם הנמוך יותר במערכת 24V מייצר באופן משמעותי פחות אובדן מתח המושרה בהתנגדות באותו מרחק.

למתקינים אסור פשוט לשרשר רצועות מקצה לקצה. ההפעלה הכוללת מאספקת חשמל בודדת אינה יכולה לחרוג מהמקסימום המומלץ מבלי שתתרחש נפילת מתח. הזרקת כוח מאריכה את אורך הריצה האפקטיבי. זה שומר על בהירות אחידה על פני כל ההתקנה.

קצר ריצות עם חלוקת כוח

חלוקת הכוח מחלקת טווח ארוך לאזורים קצרים יותר המוזנים באופן עצמאי. כל אזור מקבל חשמל מקו הזנה סמוך. גישה זו מקצרת את המרחק שעל הזרם לעבור דרך עקבות הנחושת של הרצועה. מרחקים קצרים יותר פירושם התנגדות נמוכה יותר ופחות אובדן מתח.

מערכת 24V תומכת באזורים ארוכים יותר מאשר מערכת 12V. זה מפחית את המספר הכולל של נקודות ההזרקה הנדרשות. סדרת LED Flex ארוכה במיוחד של NOVANEON תומכת במרחקים ארוכים עם תפוקה יציבה. זה מפחית את מספר נקודות ההזרקה הדרושות למערכת תאורת LED flex ארוכה במיוחד. קיבולת אספקת חשמל נכונה וחיווט עדיין חשובים. המתקינים צריכים לחשב את ירידת המתח לפני רכישת רכיבים.

גורמים והשפעות של נפילת מתח

התנגדות בעקבות נחושת ארוכות

כל רצועת LED גמישה מכילה עקבות נחושת דקות הנושאות זרם לאורכו. לעקבות אלה יש התנגדות חשמלית. ככל שהרצועה מתארכת, ההתנגדות הכוללת מטפסת. הנוכחי חייב לנסוע רחוק יותר באמצעות אופוזיציה נוספת. התנגדות זו ממירה אנרגיה חשמלית לחום, והקצה הרחוק מקבל מתח נמוך יותר.

פסי LED קונבנציונליים נאבקים בבעיה זו. הם דורשים נקודות הזרקת כוח תכופות כדי לשמור על בהירות אחידה. מוצרי LED Flex ארוכים במיוחד של NOVANEON פותרים זאת אחרת. הם ממזערים את נקודות החיבור תוך שמירה על בהירות יציבה לאורך ריצות ממושכות.

עמידות עקבות נחושת תלויה באיכות החומר ובשטח החתך. נחושת עבה יותר מציעה התנגדות נמוכה יותר למטר. עקבות רחבות יותר מפחיתות את אובדן המתח בכל מרחק נתון. עם זאת, אפילו לנחושת טובה עדיין יש התנגדות. המתקינים חייבים לכבד אורכי ריצה מקסימליים, להשתמש באספקת מתח גבוה יותר, להזין כוח משני הקצוות ולבחור חוט הזנה עבה יותר.

דהיית בהירות ושינוי צבע

התסמין הגלוי ביותר של נפילת מתח הוא בהירות לא אחידה. הרצועה זוהרת בעוצמה ליד מקור הכוח. לקראת הקצה הרחוק, האור מתעמעם בהתמדה. ככל שהמתח יורד, כל LED מקבל פחות חשמל. תפוקת האור יורדת באופן פרופורציונלי.

שינוי הצבע מלווה את הדהייה. פולטי LED לבנים משנים את הגוון כאשר מתח קדימה משתנה. פס שנראה לבן טהור בהתחלה נראה חם או צהוב בסוף. חוסר העקביות הזה הורס את התאורה האדריכלית. חזית עם שינויים הדרגתיים בגוון נראית לא מקצועית.

הבהוב עשוי להופיע גם. כאשר המתח הזמין מתקרב למינימום הנדרש על ידי מנהל ה-LED, הפלט הופך ללא יציב. ההבהוב עשוי להיות עדין, אבל מצלמות וחיישני תנועה מזהים אותו. מניעת ירידת המתח מלכתחילה היא התרופה האמינה היחידה.

הצטברות חום ולחץ נהג

אובדן כוח התנגדות במעגלי LED מייצר חום לא רצוי. עקבות נחושת הנושאות זרם כבד מתחממות במהירות. הפחתת אובדן התנגדות מוריד את ייצור החום ישירות. רכיבים בעלי התנגדות נמוכה בנתיבי זרם גבוה, כגון MOSFETs עם RDS(on) נמוך, ממזערים את ירידת המתח והחום התפעולי. רכיבים אלה מופיעים במנהלי התקנים מעוצבים היטב, אך תנאי ההתקנה נותרים חיוניים.

ככל שאורך הרצועה גדל, המתח יורד בהתמדה עקב עקבות נחושת והתנגדות חוטי אספקה. נפילה זו מלחיצה את נהג ה-LED. הנהג עובד קשה יותר כדי לשמור על זרם נקוב. מאמץ נוסף מקצר את חיי המוצר ומעלה את טמפרטורת הפעולה. יעילות הנהג חשובה. טופולוגיות מיתוג יעילות מבזבזות פחות אנרגיה כחום מאשר ווסת ליניארי לא יעיל.

חום מאיים על מערכת תאורת LED flex ארוכה במיוחד . הוא מצטבר ברצועה ובתוך מארז הנהג. חום מוגזם מאיץ את השפלת פולט LED. זה גם פוגע במפרקי הלחמה ובבידוד לאורך זמן. מערכת חמה נכשלת בטרם עת.

מניעה פועלת לפי כללים פשוטים. כבד את אורך הפס המרבי עבור המתח הנבחר. השתמש במערכות 24V במקום 12V. הזן כוח ממספר נקודות. בחר חוט מזין נחושת עבה. אמצעים אלה מפחיתים אובדן התנגדות, שומרים על שליטה בטמפרטורות ומגנים גם על נוריות ה-LED וגם על הנהג.

חשב נפילת מתח ואורכי ריצה בטוחים

הנוסחה הבסיסית של נפילת מתח

V = I x R

חוק אוהם מספק את הבסיס לכל חישוב נפילת מתח. הקשר קובע כי אובדן מתח שווה לזרם מוכפל בהתנגדות. עבור מעגל פשוט, קורא מכפיל את הזרם באמפר בהתנגדות המוליך באוהם. התוצאה נותנת את המתח שאבד לאורך המוליך הזה. מערכת יחסים בסיסית זו מתרחבת לצורה מעשית יותר עבור התקנות פס LED. הנוסחה הסטנדרטית בתעשייה עבור מערכות LED במתח נמוך היא VD = (2 × L × I × R) / 1000. במשוואה זו, VD מייצג נפילת מתח בוולטים, L מייצג אורך מוליך חד כיווני ברגל, I הוא זרם באמפר, ו-R הוא התנגדות מוליכים באוהם ל-1000 רגל. הפקטור 2 אחראי הן למוליכי ההזנה והן למוליכי ההחזרה במעגל שלם.

השתמש באורך חוט הלוך ושוב

טעות נפוצה כוללת הזנת מרחק הלוך ושוב בנוסחה. הנוסחה כבר כוללת את הפקטור 2 עבור נתיב החזרה. אם קורא מזין מרחק הלוך ושוב, החישוב מראה פי שניים מפליחת המתח בפועל. הגישה הנכונה משתמשת במרחק חד כיווני עבור L. הזרם חייב לנסוע לעומס ולחזור למקור. הלוך ושוב זה מכפיל את ההתנגדות האפקטיבית. מתקינים ששוכחים את הפרט הזה מעריכים יתר על המידה את אובדן המתח ועלולים להגדיל רכיבים שלא לצורך. אחרים שמתעלמים מנתיב החזרה מזלזלים לחלוטין בהפסדים ומתמודדים עם עמעום בקצה הרחוק. הנוסחה מטפלת בזה באופן אוטומטי כאשר L מייצג אורך חד כיווני.

מצא הספק למטר של הרצועה שלך

גיליון הנתונים מספק את נקודת ההתחלה לכל חישוב. על הקוראים לאתר את מפרט ההספק למטר עבור הרצועה שבחרת. נתון זה מניע הן הערכות הספק של רצועת LED והן קביעות אורך ריצה בטוחות. רצועה בדירוג של 4 וואט לכל רגל צורכת 4 וואט לכל רגל באורך. הכפל ערך זה באורך הריצה הכולל כדי למצוא את העומס החשמלי הכולל. לדוגמה, פס של 50 רגל ב-4W/ft מייצר הספק של עומס מלא של 200W. הזרם המחושב נובע ממתח המערכת. עומס של 200W על מערכת 24V שואב כ-8.3A. זרם מחושב זה ניזון ישירות לנוסחת נפילת המתח. אותו נתון הספק למטר קובע גם את צריכת החשמל למטר עבור תקצוב אנרגיה. מתקינים המדלגים על שלב זה אינם יכולים לשנות את גודל ספקי הכוח או חוטי הזנה בצורה נכונה.

אורכי ריצה מקסימליים ב-5V, 12V ו-24V

המתח קובע כמה רחוק רצועה יכולה לרוץ לפני שתהיה צורך בהזרקת כוח. הטבלה שלהלן מסכמת את אורכי הריצה המקסימליים המומלצים לפני נפילת מתח.

נתונים אלה מניחים עומס רצועות טיפוסי. הספק גבוה יותר למטר מקצר מרחקים אלו. הספק נמוך יותר מרחיב אותם מעט. הדפוס ברור: מתח גבוה יותר תומך בריצות ארוכות יותר. מערכת 24V מגיעה בערך פי שניים למרחק של מערכת 12V לפני שהיא דורשת הזנות חשמל נוספות. יתרון זה מסביר מדוע 24V היא הבחירה המועדפת עבור פרויקטים של מערכת תאורת flex LED ארוכים במיוחד .

תקני התעשייה מספקים הדרכה נוספת. ה-NEC ממליץ על ירידת מתח מקסימלית של 3% עבור מעגלי ענף ו-5% עבור מעגל המזין והסניף המשולב. עבור מערכות פס LED במתח נמוך של 12V, ירידה של 3% שווה רק ל-0.36V. אובדן קטן זה יכול לגרום לעמעום גלוי. אנשי מקצוע רבים מכוונים מתחת ל-2% עבור בהירות עקבית. התקן בתעשייה עבור תאורה במתח נמוך הוא לשמור על כל גוף בטווח של 10% ממתח המוצא המדורג של השנאי. במערכת 12V, אף מתקן לא אמור לרדת מתחת ל-10.8V.

דוגמה מעובדת מבהירה את התהליך. שקול רצועה של 50 רגל 24V באמצעות 4W/ft. העומס הכולל הוא 200W. הזרם הוא בערך 8.3A. נניח שהמתקין משתמש בחוט 12 AWG עם התנגדות של 1.98 אוהם לכל 1000 רגל. האורך בכיוון אחד הוא 50 רגל. נוסחת נפילת המתח נותנת VD = (2 × 50 × 8.3 × 1.98) / 1000. זה שווה בערך 1.64V. מתח האספקה ​​הוא 24V. הקצה הרחוק מקבל כ-22.36V. ערך זה נשאר היטב בטווח המקובל. מערכת 12V עם אותו עומס תשאב 16.6A ותאבד פי שניים מהמתח. ברור שמערכת 24V מתפקדת טוב יותר.

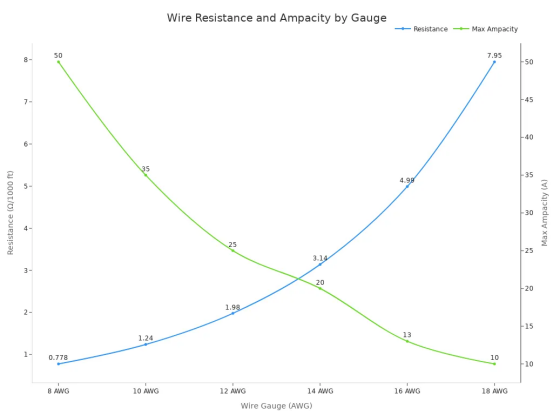

התרשים שלהלן מראה כיצד התנגדות החוט והעוצמה המקסימלית משתנים לפי מד חוט. מתקינים משתמשים בנתונים אלה כדי לבחור חוטי הזנה הממזערים את ירידת המתח.

חוט מד כבד יותר מציע התנגדות נמוכה יותר וקיבולת זרם גבוהה יותר. חוט 12 AWG נושא 25A עם התנגדות של 1.98 אוהם לכל 1000 רגל. חוט 18 AWG נושא רק 10A עם התנגדות של 7.95 אוהם לכל 1000 רגל. ההבדל הוא מהותי. המתקינים צריכים תמיד להתאים את מד החוט לעומס המחושב ולמרחק החד-כיווני. חמש שיטות מפחיתות את ירידת המתח: שימוש בחתך כבל גדול יותר, הקטנת אורך הכבל, הפצת אספקת הכוח קרוב יותר לעומס, הוספת נקודות הזרקת חשמל מתאימות, ותכנון חלוקת הכוח על סמך דרישות העומס והמתח בפועל.

חשב הספק של רצועת LED עבור גודל ספק כוח

הערכה הכוללת של רצועת LED

גודל ספק כוח מתחיל במספר אחד: הספק הכולל הנדרש לכל פס בהתקנה. קורא מכפיל את הספק הרצועה למטר באורך הכולל שלה. ריצה של 4 מטר של רצועה בדירוג של 10 W/m צורכת 40 וואט. נתון זה מייצג את הספק העומס המלא עבור אותה ריצה בודדת.

ריצות מרובות דורשות גישה שונה. המתקין מחשב את ההספק של כל רצועה בנפרד, ולאחר מכן מסכם את כל הערכים כדי לקבל את סך הספק הרצועה. ארבע רצועות נפרדות של 5 מטרים של רצועה בדירוג של 9.6 ואט/מ' מייצרות 48 וואט כל אחת. העומס המשולב מגיע ל-192 וואט. כוח הרצועה הכולל הזה מניע כל החלטה שלאחר מכן לגבי דרייבר ה-LED והחיווט.

שאלה נפוצה שואלת כמה נורות לד רצועות אני יכול להפעיל מאספקה ​​אחת. התשובה תלויה לחלוטין בסכום הזה. הספק הכולל של הרצועה חייב להישאר מתחת לקיבולת הבטוחה של היחידה הנבחרת. התאמת מתח היא קריטית באותה מידה. כל הרצועות חייבות לחלוק את אותו מתח כמו הנהג. ערבוב רצועות 12V ו-24V על אספקה ​​אחת תגרום נזק לרכיבים.

החישוב עונה גם על כמה פסי לד ספק כוח יכול להתמודד במקביל. כל פס מתחבר ישירות ליציאות הדרייבר. מתקינים אף פעם לא משלבים רצועות מקצה לקצה. הסדר מקביל זה שומר על איזון הזרם בכל הריצות.

החל מרווח בטיחות של 20%.

ספק כוח לעולם לא אמור לפעול בדירוג המרבי שלו ברציפות. כלל ה-80% הסטנדרטי בתעשייה שומר על הספק הכולל של הרצועה על או מתחת ל-80% מהתפוקה המדורגת של היחידה. תרגול זה מספק חיץ בטיחותי מפני התחממות יתר, כשל בטרם עת ומעגלי הגנה שהותקעו.

הטבלה שלהלן מסכמת את שני תקני ההפחתה הנפוצים.

מרווח הבטיחות של 20% מספק יתרונות מדידים. יחידה הפועלת בקיבולת של 70-80% מייצרת פחות חום מאשר יחידה הפועלת ב-95%. חום מפרק רכיבים אלקטרוניים לאורך זמן. אספקה ​​בגודל מתאים אפוא נמשכת זמן רב יותר. היעילות מגיעה לשיא גם ליד עומס של 80%, מה שממזער בזבוז אנרגיה. מרווח ראש עוזר לנהג לנהל תנודות מתח קלות מקו החשמל הראשי. מתח DC יציב תומך בצבע LED עקבי ומאריך את תוחלת החיים של הפולט.

טען את האספקה ​​שלך לקיבולת של לא יותר מ-80%. זה מסביר הצטברות חום, אובדן יעילות ואריכות ימים. אספקה ​​מתקדמת עשויה להתמודד עם 90%, אך תיצמד ל-80% למען הבטיחות.

דוגמה מעשית מבהירה את המתמטיקה. עומס פס של 100W זקוק לאספקה ​​של 125W לפחות. המתקין מכפיל את הספק הכולל ב-1.25 כדי להוסיף את מרווח הבטיחות של 20%. כוח הנהג של נוסחת הקיצור = w/m × סך מטרים × 1.25 לוכדת את הקשר הזה. ביטוי שווה ערך הוא גודל דרייבר = w/m × מטר × 1.25. שניהם מייצרים את אותו הספק הספק הנדרש.

הדוגמה של ארבע ריצות מקודם ממחישה את התהליך המלא. העומס הכולל הוא 192 וואט. חלוקה ב-0.8 נותנת 240 וואט. המתקין בוחר יחידה סטנדרטית בדירוג של 240W ומעלה, כגון דגם 250W או 300W. ההספק הנדרש הזה עולה על העומס הגולמי בפער נוח.

השתמש במחשבון LED Strip כדי לאמת

חישוב ידני של רצועת LED משאירה מקום לטעויות אריתמטיות. מחשבון רצועות LED הופך את התהליך לאוטומטי ומצליב את התוצאה. כלים אלה מקבלים כניסות עבור אורך הרצועה, הספק למטר ומתח האספקה. הם מוציאים את העומס הכולל ואת דירוג ספק הכוח המומלץ.

זרימת העבודה של האימות עוקבת אחר רצף הגיוני. ראשית, חשב את ההספק של כל רצועה באמצעות הנוסחה strip_watts = watts_per_meter × strip_length. שנית, סכם את כל הספקי הפס כדי לקבל את העומס הכולל. שלישית, קבע את הקיבולת הבטוחה של האספקה ​​באמצעות safe_watts = PSU_watts × margin_factor, כאשר גורם השוליים הוא בדרך כלל 0.8. רביעית, אשר ש-total_strip_watts ≤ safe_watts.

מחשבון גם עוזר לענות בכמה נורות LED רצועות תומך אספקה ​​נתונה. המשתמש מזין את ההספק הנקוב של האספקה ​​ואת מפרט הרצועה. הכלי מחזיר את סך המטרים המרביים המותרים. חישוב אורך מרבי זה משתמש בנוסחה: מטר = (הספק W × 0.80) ÷ W/m. התוצאה אומרת למתקין בדיוק כמה רחוק הרצועה יכולה להתרחב לפני שתחרוג מהטעינה הבטוחה.

נתון ההספק של רצועת ה-LED מופיע לאורך כל החישובים הללו. הוא קובע את עוצמת הרצועה הכוללת, את ההספק הנדרש ואת בחירת הדרייבר הסופית. מתקינים שמאמתים את המתמטיקה שלהם עם מחשבון תופסים טעויות לפני רכישת רכיבים. שלב זה חוסך זמן וכסף בפרויקט מערכת תאורת flex LED ארוך במיוחד .

חיווט מערכת תאורת LED Flex ארוכה במיוחד במקביל

חיווט מקביל לעומת חיווט סדרה

חיווט סדרתי מחבר חלקי רצועה מקצה לקצה. זרם עובר דרך עקבות הנחושת הדקים של כל קטע קודם. כל חיבור מוסיף התנגדות. הקצה הרחוק מקבל פחות מתח. גישה זו מרעיבה את המטרים האחרונים של מערכת תאורת LED flex ארוכה במיוחד.

חיווט מקביל משנה את הארכיטקטורה. כל קטע רצועה מתחבר ישירות לאספקת החשמל או לבלוק הפצה. זרם אינו זורם יותר דרך קטעים שכנים. המתח נשאר עקבי לאורך כל הריצה. הטבלה שלהלן משווה שתי טופולוגיות מקבילות יעילות.

נפילות מתח על פני עקבות ארוכות יכולות להפחית את הבהירות בקצה הרחוק במערכים גדולים של LED. צמצם את האפקט הזה עם טופולוגיית כוכבים או רשת במקום שרשור דייזי. לחלופין, הגדל את רוחב העקבות או את עובי הנחושת (למשל, 2oz במקום 1oz) כדי להפחית את ההתנגדות.

חיווט כוכבים, הנקרא גם הזרקה ביתית, מעניק לכל חלק רצועה את זוג החוטים הייעודי שלו בחזרה לאספקת חשמל גבוהה או גוש הפצה יחיד. אף קטע רצועה לא מזין את הבא דרך עקבות הנחושת שלו. חוטים עבים בעלי התנגדות נמוכה מספקים חשמל ישירות לרפידות הנחושת של הרצועה במספר מיקומים. בהירות כבר לא תלויה במרחק. רצועה של 20 מטר יכולה לזרוח בצורה אחידה כמו חתיכה של מטר אחד.

הגדר נקודות הזרקת כוח במרווחים

הזרקת כוח מזינה מתח במספר נקודות לאורך הרצועה. המרווח תלוי במתח המערכת ובהספק הרצועה למטר. מרווחים סטנדרטיים נמשכים בערך 3-5 מטר עבור רצועות 12V ו-5-10 מטר עבור רצועות 24V. הספק גבוה יותר למטר מקצר את המרחק הבטוח בין נקודות ההזרקה.

סדרת LED Flex ארוכה במיוחד של NOVANEON תומכת במרחקים ארוכים עם תפוקה יציבה. זה מקטין את מספר נקודות ההזרקה הדרושות.

השתמש בקווי הזנה נפרדים עבור כל אזור

כל אזור מקבל קו הזנה משלו, כבל עבה בעל התנגדות נמוכה העובר מהאספקה ​​לרפידות החשמל של הפס. מזינים נפרדים מספקים את היתרונות הבאים:

· מסלולי כבל מתח נמוך קצרים יותר

· פחות נפילת מתח

· איתור תקלות קל יותר

· הורדת זרם דרך כל מפצל

· שליטה גמישה יותר

· החלפה קלה יותר של חלקים בודדים

· מונע מהקיר כולו להתלות באספקת חשמל אחת; תקלת אזור בודד משאירה את השאר פועלים

· כל אזור נשאר נפרד מבחינה חשמלית אלא אם כן הציוד מיועד לשיתוף זרם

חלוקת התאורה לאזורי חשמל נפרדים במתקנים גדולים יותר משפרת את האמינות, מפחיתה את ירידת המתח ומקלה על תחזוקה עתידית.

קווי הזנה מפשטים את חישוב נפילת המתח. כל אזור מטפל בעומס שלו ולא באורך המותקן הכולל. זה שומר על זרם נמוך יותר בכל כבל.

בחר נכון מד חוט ומיקום אספקת חשמל

התאם את מד החוט לזרם ולמרחק

בחירת חוטי הזנה תלויה בשני משתנים: הזרם המחושב ומרחק הכבל. למתקינים אסור להתאים חוטי הזנה מאורך הרצועה בלבד. ריצת הרצועה הרציפה המקסימלית שפורסמה באורך 32.8 רגל (10 מ') היא מגבלת אורך הרצועה. זה לא מייצג קצבת מרחק חוט הזנה או ערובה לאפס נפילת מתח. כבל הזנה ארוך יותר מוסיף התנגדות ללא קשר למידת הקצרה של הרצועה עצמה.

הנתיב המלא מהנהג או הבקר לחיבור הרצועה חשוב. עבור ריצות הזנה של עד 20 מ', המתקינים מיישמים את אותם קריטריונים על פני כל השביל. הם מתאימים את מד החוט לדירוג הזרם ולהתאמה של המחברים, ספירת המוליכים, הקוטביות ודרישות האיטום של המערכת. חוט המוביל את הזרם בבטחה עלול עדיין לא להתאים למחבר או לא לאטום כראוי בתנאי חוץ.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

תחזוקה מונעת מסתמכת על אותה מדידה. טכנאים בודקים את עקביות המתח לאורך הרצועה, במיוחד עבור הגדרות ארוכות יותר. הם משווים קריאות בנקודת הזנת החשמל ובנורית LED הרחוקה ביותר. הבדל משמעותי בין שני הערכים הללו מצביע על הצטברות התנגדות בעקבות הנחושת או בחוטי ההזנה. קליטת בעיה זו בשלב מוקדם מונעת אובדן בהירות קבוע ושינוי צבע.

בדוק חיבורים, מחברים וקוטביות

חיבורים רופפים פוגעים בזרימת החשמל וגורמים לקטעים להבהב או להתעמעם לסירוגין. מחברי הצמד זולים הם מקור נפוץ למגע חשמלי לא יציב. טכנאים צריכים לבדוק כל חיבור ומחבר עבור אטימות וקורוזיה. חוטים פגומים או חיבורי הלחמה לקויים דורשים החלפה מיידית.

שגיאות קוטביות מייצרות גם תקלה. מובילים חיוביים ושליליים הפוכים מונעים מהפס להאיר בכלל או גורמים להתנהגות לא סדירה. המתקינים מוודאים את הקוטביות בכל נקודת חיבור לפני הפעלת חשמל. הם גם בודקים שהמחברים תואמים לדירוג המתח והזרם של הרצועה. מחבר המדורג לזרם נמוך יותר עלול להתחמם יתר על המידה ולהיכשל תחת עומס.

שדרג את ספקי הכוח והוסף נקודות הזרקה

ספק כוח נמוך לא יכול לספק מתח וזרם יציבים. כאשר יחידה פועלת קרוב או מעבר לקיבולת המקסימלית שלה, תוצאות הבהוב, עמעום או בהירות לא אחידה. ספקי כוח צריכים לפעול רק ב-70%-80% מהקיבולת המדורגת. פס LED 24V השואב 60W לא אמור להתאים לדרייבר של 60W. הפעלת דרייבר בעומס של 100% גורמת להתחממות יתר. מומלץ מאגר של 20%, כך שעומס מינימלי של 75W דורש יחידת 96W–100W.

ציוד עמעום לא תואם מדורג כגורם המוביל להבהוב, זמזום וכשל נהג מוקדם מדי. לא כל מנהלי ה-LED הניתנים לעמעום עובדים עם כל מתגי העמעום. חיבור דרייבר שאינו ניתן לעמעום למתג עמעם גורם בדרך כלל להבהוב, זמזום, התחממות יתר או כשל בנהג שקט. מתקינים צריכים לאמת תאימות לפני ההתקנה.

הוספת נקודות הזרקת כוח פותרת נפילת מתח בריצות ארוכות. שימוש במערכות 24V, חיבורי אספקת חשמל כפולים או חיווט מקביל משפר את אחידות התאורה והיציבות למרחקים ארוכים. כל ריצה בודדת צריכה להישאר באורך המומלץ שלה כדי למנוע עמעום בקצוות.
ריצות ארוכות במיוחד מוצלחות תלויות בחמש אפשרויות: הספק של 24V, חיווט מקביל, הזרקת חשמל, מזיני נחושת כבדים ומרווח בטיחות של 20% באספקה. המתקינים צריכים לחשב את ירידת המתח לפני רכישת רכיבים. הם צריכים את ההספק של הרצועה למטר ואת אורך הריצה הבטוח עבור המתח הנבחר. סדרת ה-LED Flex האולטרה-ארוכה של NOVANEON מפחיתה את נקודות החיבור, אך קיבולת אספקה ​​וחיווט נאותים נשארים חיוניים.

רשימת בדיקה פשוטה מוקדמת להתקנה שומרת על מסלול הפרויקט:

1. מדדו את הספק הרצועה למטר.

2. חשב עומס כולל.

3. מחלקים לאזורי כוח.

4. סמן נקודות הזרקה.

5. בחר מד חוט.

6. התקן.

7. ודא מתח קצה מרוחק.

שלבים אלה מגנים על הבהירות, דיוק הצבע ותוחלת חיי הנהג. מערכת תאורת LED flex ארוכה במיוחד מתפקדת באופן אמין כאשר המתקינים מכבדים את מגבלות החשמל שלה.

שאלות נפוצות

כמה שאלות חוזרות על עצמן בכל התקנת LED ארוכה במיוחד. בהמשך יש תשובות קצרות וישירות.

מה גורם לרצועת LED flex להתעמעם בקצה הרחוק?

עקבות נחושת בתוך הרצועה נושאות זרם והתנגדות כאחד. עקבות ארוכות יותר מייצרות התנגדות כוללת גבוהה יותר. זרם העובר דרך ההתנגדות הזו מאבד מתח, בדיוק כפי ש-V = I × R מנבא. הקצה הרחוק מקבל פחות כוח, כך שהבהירות דועכת והאור הלבן עובר לכיוון גוונים צהובים חמים.

כמה רחוק יכול רצועת 24V לרוץ לפני שתהיה ירידה במתח?

פס 24V טיפוסי תומך בריצה של 10-12 מטר ללא הזנות חשמל נוספות. מערכת 12V מגיעה ל-5 מטרים בערך. פס 5V מצליח רק 1-2 מטרים. הספק גבוה יותר למטר מקצר כל מרחק. המתקינים צריכים לאשר את צריכת החשמל בפועל של הרצועה לפני בחירת אורך ריצה.

באיזו תדירות מתקינים צריכים להוסיף נקודות הזרקת חשמל?

מרווחים סטנדרטיים נופלים ב-3-5 מטר עבור רצועות 12V ו-5-10 מטר עבור פסי 24V. הספק של הרצועה למטר קובע את המרווח המדויק. פסים בעלי הספק גבוה דורשים מרווחים קצרים יותר. סדרת ה-LED Flex האולטרה-ארוכה של NOVANEON מרחיבה את המרחקים הללו, ומפחיתה את מספר נקודות ההזרקה הנדרשות.

איזה מד חוט עובד הכי טוב לריצות הזנה ארוכות?

המתקינים צריכים להתאים את המדד לזרם ולמרחק. מזין נחושת 12 AWG נושא 25A ב-1.98 אוהם לכל 1000 רגל. חוט 18 AWG נושא רק 10A ב-7.95 אוהם לכל 1000 רגל. מד כבד יותר מפחית את ההתנגדות. השתמש בחוט בעל ההתנגדות הנמוכה ביותר שהמחבר מקבל.

איך מתקינים מחשבים את גודל ספק הכוח הנכון?

הספק הכולל של הרצועה שווה לוואט למטר כפול האורך הכולל. מחלקים את הנתון ב-0.8. עומס פס של 100W, למשל, זקוק לאספקת 125W. מרווח בטיחות של 20% מגן על הנהג מפני הצטברות חום וכשל בטרם עת.

האם LED Flex האולטרה ארוך של NOVANEON מסיר את הצורך בניתוח נפילות מתח?

הסדרה ממזערת נקודות חיבור ושומרת על תפוקה יציבה לאורך ריצות ממושכות. המתקין עדיין ממדי את אספקת החשמל ואת חוט ההזנה בצורה נכונה. כל פרויקט צריך את ההספק של הפס למטר וחישוב נפילת מתח לפני תחילת ההתקנה.
