איך מעצבים בצורה נכונה רצועות LED Flex תלת מימדיות סביב קצוות אדריכליים?

עיצוב רצועות led flex בכיפוף תלת מימדי סביב קצוות אדריכליים חדים דורש מינוף תנועה רב צירית. על הטכנאים לכבד בקפדנות רדיוס כיפוף מינימלי של 1 אינץ' (25 מ"מ). עליהם להימנע מהפעלת כוח פיזי ישיר על משטח ה-LED המואר. קיפול הדוק ידני הורס שכבות עקבות נחושת פנימיות. לכן, פניות ארכיטקטוניות חדות של 90 מעלות דורשות מחברי פינות ללא הלחמה, מסלולים מיוחדים או צמתים לחתוך ולחבר.

השגת פיזור אור מתמשך עם נורות חבל ניאון לד סביב פינות דורשת טיפול פיזי נכון. המתקינים משמרים אטמי מזג אוויר בדירוג IP על ידי שילוב דינמיקה של עיצוב מדויק עם חומרת הרכבה מיוחדת. פרקטיקת התקנה נקייה זו מבטיחה ביצועי תאורה אדריכליים לטווח ארוך על פני כל קו מתאר קצה.

הבנת 3D Bending LED Flex Dynamics

השוואת 3D Flex עם רצועות סטנדרטיות

פסי לד גמישים מסורתיים נעים לאורך ציר מישורי יחיד. מתקינים יכולים לעקם רק את האורות הקונבנציונליים הללו בצורה אנכית. עיצובים סטנדרטיים קורעים רכיבים פנימיים כאשר הם מעוותים לצדדים סביב פינות הדוקות. לעומת זאת, LED flex בכיפוף תלת מימדי משתמש בפריסת PCB בזיגזג מיוחד. בנייה פנימית ייחודית זו מאפשרת תנועה לרוחב ואנכית על פני קווי מתאר אדריכליים מורכבים.

3D Neon Flex אינו מוגבל למישור שטוח. הוא מתכופף, מתפתל ומסתובב בתלת מימד, יוצר משחק גומלין מדהים של אור המוסיף עומק ומרקם לכל סביבה.

אורות חבל ניאון LED מתקדמים אלה פותרים בעיות פריסה מבנית מאתגרות. מעצבי תאורה מודרניים בוחרים באורות חבל ניאון לד כדי לעטוף עמודים ולעקוב אחר חזיתות קיר לא סדירות בצורה חלקה. ה-PCB המיוחד מתאים לכיפופים רב-כיווניים מתמשכים. ללא הנדסה זו, אילוץ אורות חבל ניאון מובילים מעבר לציר המקורי שלהם גורם לנזק פנימי חמור ל-PCB, פיצוח מפרק הלחמה וכשל מוקדם של הקטעים.

כללי רדיוס מינימלי לכיפוף רצועות LED Flex

כל מתקין חייב לעמוד במגבלות פיזיות מדויקות בעת עיצוב אורות רב צירים סביב פינות. קיפול בכוח של פרופיל גמיש על קצוות הדוקים שבר רכיבים פנימיים עדינים. המתקינים חייבים לשמור על רדיוס כיפוף מינימלי של 1 אינץ' (25 מ"מ) במהלך המיקום הידני. שמירה על הקצבה המרחבית הזו מגנה על שכבות עקבות פנימיות מפני מיקרו שברים.

תקן התכנון השולט IPC-2223 ותקן בדיקת ההסמכה IPC-6013 מגדירים הנחיות כיפוף קפדניות עבור מוליכים רב-שכבתיים. טכנאים מחשבים גבולות פיזיים תוך שימוש בעובי הרצועה הכוללת.

טכנאים מחשבים מגבלות מכניות מדויקות לפני ההתקנה. הנחיות הנוסחה קובעות: רדיוס כיפוף מינימלי = מכפיל x עובי הגמישות הכולל. מתקינים מומחים מוסיפים מרווח בטיחות נוסף של 20-30% לרדיוס הכיפוף המחושב הזה כדי לספוג מתח טיפול. כיבוד החישובים הללו מאפשר לאנשי הצוות לכופף רצועות led flex בבטחה מבלי לגרום לנזק קבוע למעגל או עיוות אופטי.

טכניקות עיצוב לאורות LED ניאון חבלים

יצירת עקומות סוחפות מתמשכות

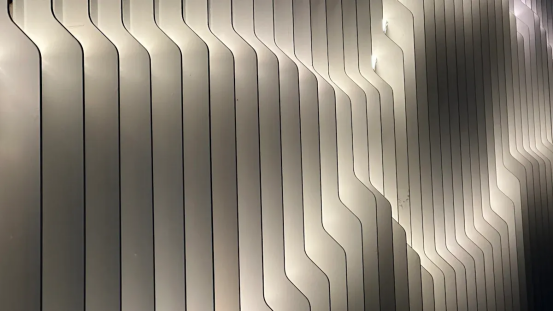

טכנאים מתקינים אורות חבל ניאון לד לאורך מפרצונים אדריכליים כדי ליצור עיקולים סוחפים מתמשכים. תאורת סביבה רכה הופכת חללים ליניאריים בצורה נקייה. המתקינים חייבים להעריך את הגבולות הפיזיים של כיפוף LED flex בתלת מימד לפני עיצוב קשתות חלקות. מוצרים מיוחדים כמו פרופילי כיפוף צד סיליקון דורשים קוטר כיפוף מינימלי של 100 מ"מ. מדידה פיזית זו שווה לרדיוס כיפוף מינימלי של 50 מ"מ. כיפוף הפרופיל מעבר לסף העקמומיות הזה פוגע במוליכים פנימיים. כיפוף מבוקר מגן על שכבות עקבות עדינות במהלך ההתקנה הראשונית. מיקום מבני נכון מפיץ מתח פיזי באופן שווה לכל אורך הפרופיל.

חישוב קשתות סחיפה מותרות מונע מתח פיזי על פני מעטפת הפרופיל הגמיש. המתקינים מחשבים זוויות עקמומיות מקסימליות המותרות עבור אורכי קשת ספציפיים תוך שימוש ברדיוס הכיפוף המינימלי שנקבע. שמירה על מידות קשת מתאימות מונעת מתח מקומי לאורך נתיבי החיווט הפנימיים.

· השתמש בתעלות אלומיניום קשיחות או מסלולי הרכבה גמישים כדי להנחות עיקולים חלקים מבלי לשקוע.

· אורות חבל ניאון מובילים מאובטחים עם תפסי הרכבה מרווחים למניעת קיפולים מקומיים לאורך קווי מתאר ארכיטקטוניים סוחפים.

· ספק רפיון נוסף במתקנים חיצוניים כדי לספוג התפשטות תרמית של הסביבה ללא מאמץ מבני.

המתקינים מיישמים כיפוף הדרגתי לאורך חופי קיר כדי לשמור על פיזור אור אחיד. מיקום נכון של המסלול מונע תזוזה של פרופיל דינמי במהלך תנועה תרמית. עקומות סוחפות חלקות דורשות מרווח קליפס עקבי לכל אורך הריצה. טכנאים ממקמים את אורות חבל ניאון מובילים למסלולים גמישים כדי לעקוב אחר קווי מתאר קירות חלקים. נורות חבל ניאון LED מאובטחות כהלכה מספקות בהירות אחידה על פני מאפיינים אדריכליים גדולים. שיטת התקנה שיטתית זו שומרת על תפוקת תאורה אופטימלית מבלי ליצור הצללה אופטית.

טיפול בפניות קצה אדריכלי חד

מתקינים נתקלים בפניות ובזוויות מסובכות בעת ניווט בגבולות מבניים פיזיים. אסור לעובדים לכופף פנסי חבל ניאון מוביל ישירות בזווית חדה של 90 מעלות. קיפול פיזי חד הורס את רכיבי ה-LED המורכבים על פני השטח ושובר את החיווט הפנימי של המעגל. מעגלים שבורים יוצרים כתמים כהים, הבהוב לסירוגין או כשל מערכתי מוחלט. מתח פיזי כבד סודק גם חומר מגן סיליקון חיצוני. מארזים חיצוניים פגומים יוצרים סכנות בטיחותיות חמורות כמו קצר חשמלי.

· מחברים בזווית ישרה יוצרים שבר מבני נקי בפרופיל ומחברים אותו מחדש בזווית הרצויה.

· אביזרי פינות מיוחדים מתפקדים כמו חיבורי פינות אינסטלציה כדי לנווט בפניות חדות מבלי להלחיץ ​​את החיווט הפנימי.

· סקיצות פריסת טרום התקנה עוזרות לצוותי ההתקנה לרכוש מראש מחברי T ואביזרי זווית ישרה הדרושים.

תכנון מפורט מסייע למתקינים לנתב אורות חבל ניאון מובילים לאורך קצוות מבניים מורכבים ללא מאמץ. עבור נורות חבל ניאון LED סטנדרטיות 120V, המתקינים חייבים לכבד את קוטר העיקול ההדוק ביותר של 1 עד 2 אינץ'. שמירה על רדיוס כיפוף בטוח זה מונעת עומס מכני על רכיבים פנימיים. המתקינים בוחרים ברצועות לד גמישות או בקישורים פינתיים מודולריים במקום לכפות כיפוף ידני. הגנה על כל שבב לד בודד מונעת כשל והבהוב מוקדם של מנהל ההתקן. עובדים מתקינים אורות חבל ניאון לד בקפידה תוך שימוש באביזרים פינתיים סביב צמתים מבניים הדוקים. יישור פיזי נכון מונע נזק חמור לחומרה ומבטיח תאורה אמינה לאורך כל הקצוות הפנימיים.

תפסי הרכבה ורצועות מחלקים משקל מבני באופן שווה לאורך כל מעבר פינתי. מיקום חומרה נכון מנחה פרופילים בצורה חלקה לאורך גבולות מבניים תוך מניעת צניחת. טכנאים נמנעים מאלתור פניות חדות באמצעות כוח ידני. מעקב אחר תוכניות פריסה מובנות מבטיח משיכה ויזואלית גבוהה וחיים תפעוליים ארוכים עבור כל התקנת תאורה מסחרית.

מניעת נזק וכשל במעגל

הימנעות מלחץ על נורות LED מותקנות על פני השטח

מתקינים מפעילים לעתים קרובות כוח מכני מוגזם על המשטחים המוארים של רצועות גמישות במהלך ההרכבה. הפעלת לחץ ישיר על אריזות דיודות בודדות מעבירה עומס פיזי ישר לתוך מפרקי הלחמה עדינים. גמישת חומרי PCB ליד קצוות חדים מעייפת פילטים של הלחמה חיצונית וסדקת קשרי חוטים פנימיים. קשר חוטי זהב 15-25μm מייצג את החיבור המכני הפנימי החלש ביותר. כוחות הגזירה מנתקים בקלות את החיבור השביר הזה במהלך טיפול התקנה אגרסיבי.

לחץ מכני שיטתי פוגע בבטיחות הפיזית ומוביל למספר כשלים אופטיים גלויים. המתקינים חייבים לזהות פגמים תפעוליים במהירות במהלך הליכי הבדיקה הראשוניים.

· מעגל פתוח לסירוגין : הנורית פועלת לפעמים אך נפסקת באופן אקראי, במיוחד אם העיקול משנה את מצב הלחץ.

· הבהוב המושרה על ידי רטט/גמישות : הנורית מהבהבת או מהבהבת כאשר הרצועה הגמישה מכופפת, נקישה או נתונה לרטט.

· פעולה רגישה למגע : לחיצה ליד הנורית או על האזור הכפוף גורמת להדלקה או כיבוי של הנורית.

· כשלים תלויי מיקום : כשלים מרוכזים ליד קצוות לוח או בקטעים שחווים את העיוות הרב ביותר במהלך כיפוף.

הגנה על עקבות ואטמים פנימיים של נחושת

פינות חדות מתפשרות הן על מסלולי חשמל פנימיים והן על איטום חיצוני. כוח מבני מוגזם יוצר סדקים זעירים בתוך שכבות עקבות נחושת. מי גשמים מחלחלים למפרקים המולחמים ביד כאשר הבתים החיצוניים נקרעים תחת מאמץ.

עיצוב הזיגזג מסוג S-Type מאפשר כיפופים אופקיים שטוחים, שמירה על אטימה רציפה עמידה בפני מזג אוויר וביטול סדקים עקבות. טכנאים שומרים על בטיחות החשמל על ידי אכיפת רדיוס כיפוף נכון על פני כל פנסי חבל ניאון LED. שמירה על עקומות כיפוף נכונות מונעת סדקים מיקרו-מוליכים במהלך שימוש תפעולי ארוך טווח. המתקינים בוחרים בנורות חבל ניאון לד עמידות למניעת נזק פיזי קבוע. ביצוע הנחיות פריסה סטנדרטיות מגן הן על אטמי סיליקון והן על מוליכים נחושת. אורות חבל ניאון לד איכותיים שומרים על הגנה מלאה על מזג האוויר כאשר הטכנאים נמנעים מקיפולים ידניים חדים.

שיטות התקנה מומלצות לקצוות אדריכליים

בחירת ערוצים קליפים ומחברי פינה

טכנאים שומרים על עמידות המערכת על ידי יישום שיטות התקנה מומלצות לאורך היקפים מבניים מורכבים. צוותי שטח מודדים מראש גילויים ארכיטקטוניים לפני הרכבת החומרה כדי לאמת מידות. חברי הצוות בוחרים מסלולי אלומיניום קשיחים לריצות ליניאריות ישרות ותעלות סיליקון גמישות לקווי מתאר רציפים. המתקינים משלבים מחברים פינתיים ללא הלחמה כדי לנווט במעברים חדים של 90 מעלות מבלי לגרום לעומס מכני דינמי. פסי הרכבה מספקים גיבוי מבני אחיד המונע צניחת פרופיל על פני מרווחים מרחביים ארוכים. ריווח תפסי הרכבה במרווחים קבועים מאבטח את הבית בחוזקה כנגד קירות הבניין. יישור קליפ נכון מפחית מתח כיפוף פיזי על פני צומת פינות.

טכנאים מגנים על דיודות פנימיות עדינות על ידי הימנעות מלחץ פיזי ישיר על משטחים מוארים במהלך ההרכבה. המתקינים מפעילים כוח פיזי אך ורק על אוגני סיליקון צדדיים או פסי הרכבה קשיחים. הפעלת כוח ישיר כלפי מטה על שבבי פני השטח מסכנת ניתוק חוט קשר פנימי וכשל מיידי של החבילה. מיקום ידני זהיר מבטיח הפצה אופטית חלקה ללא נזק פיזי במהלך תהליך ההתקנה. שימוש בפרופילי LED גמישים בכיפוף תלת מימדי מפשט ניתוב רב צירי לאורך פינות אדריכליות מורכבות. התקנה נכונה סביב גבולות מבנה פיזיים דורשת מיקום קליפ מובנה כדי לשמור על יישור אופטי. צוותי הרכבה מאמתים מרווח מכני על פני כל מפרק תעלה לפני החיבור הסופי.

איטום קצה חיצוני ותכנון פריסה

פרטי פריסת תכנון מונעים חדירת מים ובעיות נפילות מתח על מבנים חיצוניים. טכנאים משלימים הערכת עיצוב יסודית לפני אבטחת חומרת הרכבה. צוותי שטח מבצעים רצף הכנה מובנה:

1. מדוד את הרווח פעמיים לפני קילוף כל גב דבק מהתעלה.

2. מפה מיקומים פיזיים מדויקים עבור מקורות כוח, דימרים ובקרי מערכת ראשיים.

3. סמן פינות פיזיות, עקומות גורפות ונקודות חיבור שחבורות לאורך קצוות אדריכליים.

4. צייר תרשים מהיר המציג את הפריסה שלך, כולל היכן מתחבר ספק הכוח, היכן יושבים דימרים או בקרים, וכיצד הרצועות יתכופפו או יעברו סביב הקצוות.

השתמש ב-IP65 ומעלה עבור אזורים חיצוניים או לחים כמו מטבחים וחדרי רחצה.

התקנות תאורה אדריכליות חיצוניות דורשות פרוטוקולים קפדניים של איטום מזג אוויר כדי למנוע סכנות בטיחותיות חשמליות חמורות. צוותי שדה מורחים איטום סיליקון שקוף או צינורות לכווץ חום מרופדים בדבק בנקודות חיתוך. טכנאים מגנים על חיבורי שחבור חיצוניים עם מחברים בדירוג IP67 או צינורות לכווץ חום בדרגה ימית אטומים בסיליקון. מנהלי ההתקן העיקריים של ספקי הכוח נמצאים בתוך מארזים עמידים בפני מזג אוויר עם בלוטות כבלים אטומות. צוותי תחזוקה באזורי החוף אוטמים כפול כל נקודת חיבור מפני קורוזיה באוויר מלוח ובודקים רכיבים מדי שנה.

השגת הגנת IP68 אמיתית דורשת השתלת שרף בתוך תעלת אלומיניום. טכנאים ממקמים אורות חבל ניאון מובילים בתוך המסילה ושופכים שרף פוליאוריטן נוזלי בשני חלקים עד לכיסוי מלא. שרף פוליאוריטן מספק קשיחות יוצאת דופן ויציבות UV מבלי להצהיב או להישאר רך. תהליך השתילה בשרף מוצק זה מבטל חללי אוויר פנימיים כך שמים לא יכולים להיכנס. טכנאי שטח פורסים אורות חבל ניאון מובילים לאורך היקפי לחות גבוהה באמצעות תעלות עציצים אלו. אורות חבל ניאון לד אטומים מתנגדים לרטיבות עומדת וטבילה זמנית ביעילות. אורות חבל ניאון LED מכוסים כהלכה משפרים את פריסות התאורה הארכיטקטונית סביב קצוות קשים. יישום פרוטוקולים שיטתיים של איטום מזג אוויר מגן על כל התקנת תאורה אדריכלית מפני פגיעה סביבתית תוך שמירה על בטיחות תפעולית מלאה.

טכנאים משיגים תאורה אדריכלית נטולת נזקים על ידי שילוב אביזרים פינתיים מיוחדים עם מגבלות פיזיות קפדניות. שמירה על רדיוס הכיפוף המינימלי של 1 אינץ' מגינה על שכבות המעגל הפנימי מפני מתח מכני. על העובדים להימנע מהפעלת לחץ ישיר על אריזות דיודות פני השטח. כוח פיזי סדוק חוטי קשר פנימיים וגורם לכשל במערכת בטרם עת. קישורים פינתיים מודולריים נתיבים אורות חבל ניאון מובילים סביב פניות חדות בבטחה.

צוותי שטח מבטיחים ביצועים ארוכי טווח באמצעות נהלי הרכבה מראש שיטתיים. המתקינים מתאימים יבשים את כל תעלות ההרכבה ותפסי הפינה לאורך הקצוות האדריכליים לפני הצמדת הדבק הסופית. בדיקת המשכיות החשמלית לפני מריחת איטום אטום לפגעי מזג האוויר מונעת עבודה חוזרת יקרה. הליך מובנה זה מבטיח התקנה נכונה על פני חזיתות מבנים מורכבות.

שאלות נפוצות

מהו רדיוס הכיפוף המינימלי עבור רצועות גמישות תלת מימדיות?

המתקינים חייבים לשמור על רדיוס כיפוף מינימלי של לפחות 1 אינץ' (25 מ"מ). תקן IPC-2223 שולט בתכנון מעגלים מודפסים גמישים. כיבוד הסף הפיזי מונע מיקרו שברים בתוך שכבות עקבות נחושת במהלך העיצוב.

האם טכנאים יכולים לקפל רצועות גמישות תלת מימדיות בפינות חדות של 90 מעלות?

אסור לטכנאים לקפל פנסי חבל ניאון מוביל ישירות בזוויות ישרות חדות. קפלים הדוקים ידניים הורסים מסלולי מעגל פנימיים. במקום זאת, עובדים משתמשים במחברי פינות נטולי הלחמה או מסלולי צומת מודולריים כדי לנתב תאורה סביב קצוות אדריכליים חדים בצורה נקייה.

כיצד מגנים מתקינים על נוריות LED צמודי שטח מפני נזק פיזי?

המתקינים מפעילים לחץ הרכבה באופן בלעדי על אוגני סיליקון צדדיים או מסלולי תמיכה. לחיצה ישירה על אריזות מותקנות על פני השטח מנתקת קשרי חוטי זהב שבירים. טיפול פיזי זהיר מבטיח ביצועי led אופטימליים לטווח ארוך לאורך שלב ההתקנה.

כיצד צוותי שטח עמידים בחיבורי קצה חיצוניים?

צוותי שטח מורחים חומר איטום מסיליקון שקוף או צינורות לכווץ חום מרופדים בדבק מעל נקודות חיתוך חשופות. מסלולי אלומיניום בעציץ עם שרף נוזלי מספקים הגנה מלאה מפני חדירת מים. פרוטוקולי איטום אלה משמרים אמינות תאורה ארכיטקטונית מדורגת IP בסביבות חיצוניות תובעניות.
