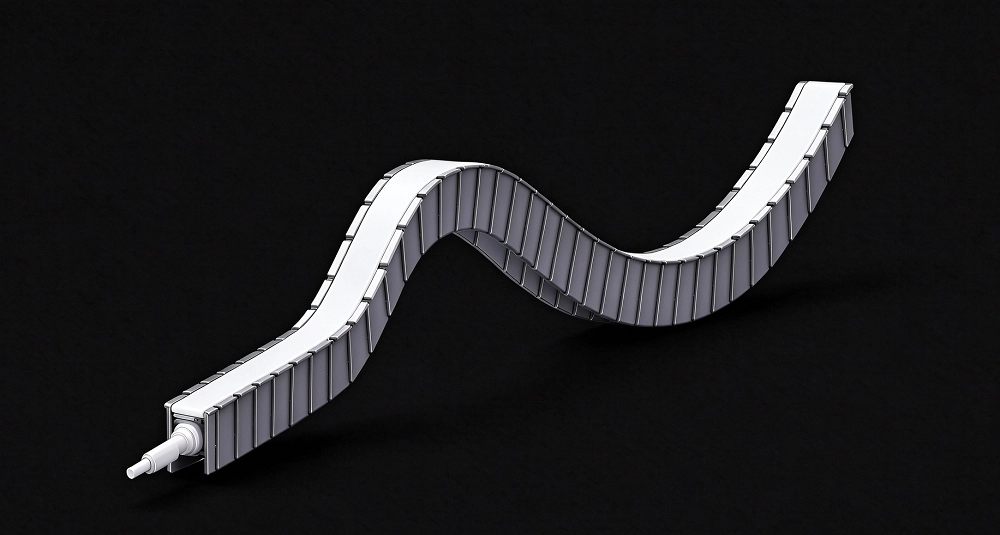

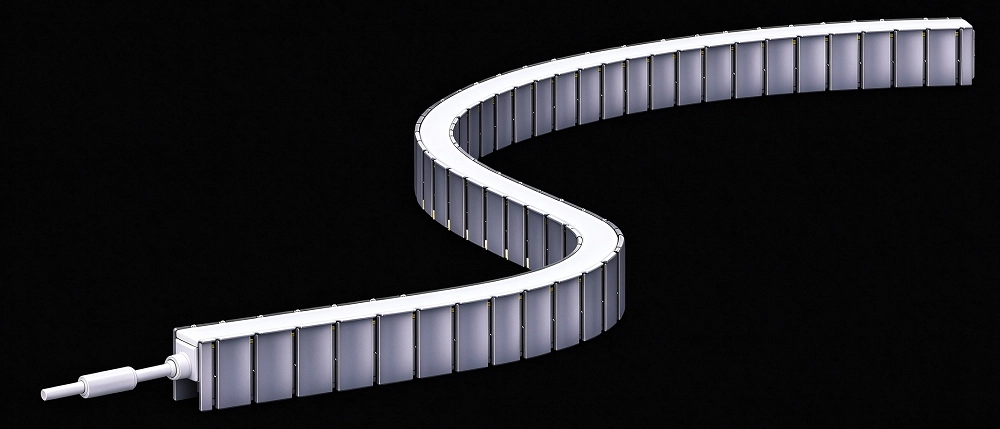

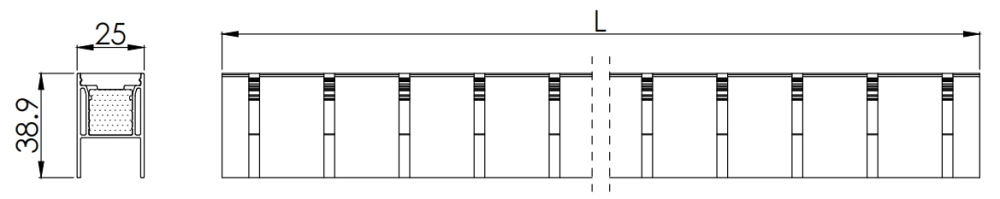

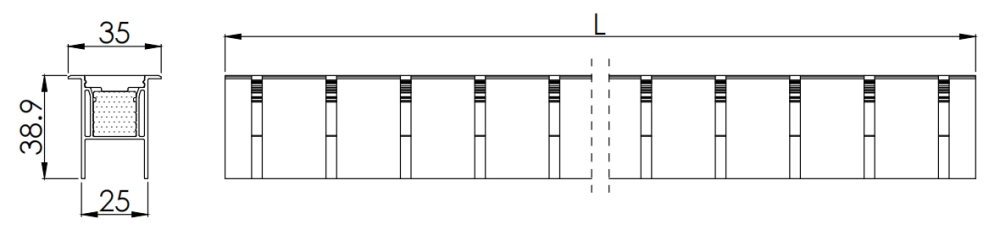

מידות ומשקל

סוג 1, פרופיל עם אוגן

סוג 2, פרופיל עם אוגן

הערות:

1.יחידות: מ"מ

2. משקל: 850g/m

תנאי סביבה ויישום

טווח טמפרטורות סביבה (טא על אוויר חופשי)	-40℃ ~ +55℃
טווח טמפרטורות הפעלה (מקרה) (Tc)	-40℃ ~ +65℃
טווח טמפרטורת אחסון	-40℃ ~ +85℃
דירוג IP	IP68
הגנת ESD	צור קשר 4KV, Air 8KV

פרמטרים חשמליים

פָּרִיט	צבע יחיד	RGB	DMX RGB	RGBW	DMX RGBW
טווח מתח אספקה (Vdc)	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
טיפ. הספק למטר (W)	12	12	17	13.8	21.8
טווח הספק למטר (W)	10.8~13.2	10.8~13.2	16.2~19.8	10.8~13.2	16.2~19.8
מקסימום אורך עבור קצה יחיד כוח-in(m)	10	10	5	10	5
מקסימום אורך עבור שני קצוות כוח-אין (מ')	15	5	10	15	10
כמות LED למטר (יחידות)	80	72	72	72	72
אורך יחידת חיתוך (מ"מ)	25	83.3	83.3	83.3	83.3
פיקסל למטר	/	/	12	/	12
סוג IC	/	/	SM18522	/	SM18522

*הנתונים המפורטים הם בדיקת ערכים אופייניים ב-25℃, סובלנות מדידה +/-10%.

פרמטרים אופטיים

חלק מס'	פרמטרים קולורימטריים CRI				טיפ. שטף (lm/m)	טיפ. יעילות (lm/W)
חלק מס'	צֶבַע	עֵרֶך	טווח ערכים	CR I	טיפ. שטף (lm/m)	טיפ. יעילות (lm/W)
צבע יחיד	לָבָן	6500K	6000~7000K	> 90	426	36
	לָבָן	5000K	4800~5300K	> 90	426	36
	לָבָן	4000K	3800~4150K	> 90	426	36
	לָבָן	3000K	2950~3150K	> 90	406	34
	לָבָן	2700K	2650~2850K	> 90	385	32
	אָדוֹם	622.5 ננומטר	6000~7000K	/	156	13
	יָרוֹק	525 ננומטר	4800~5300K	/	273	23
	כְּחוֹל	467.5 ננומטר	3800~4150K	/	94	8
RGB	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	44	11
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	98	24
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	17	5
	הכל על	/	/	/	159	13
DMX RGB	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	55	7
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	119	16
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	21	3
	הכל על	/	/	/	195	12
RGBW	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	38	11
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	84	24
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	16	5
	לָבָן	3000K	2950~3150K	80	130	37
	הכל על	/	/	/	268	20
DMX RGBW	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	55	7
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	119	16
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	22	3
	לָבָן	3000K	2950~3150K	> 80	186	25
	הכל על	/	/	/	381	17

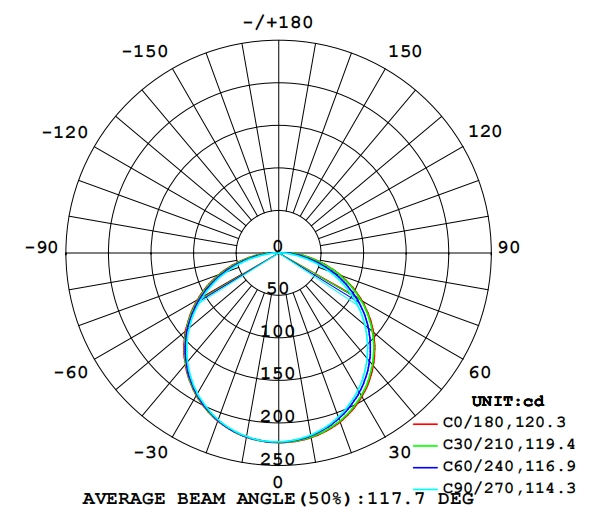

זוויות אלומה אופציונליות:

מדריך התקנה

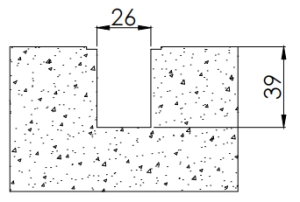

1. חריצים על משטח ההתקנה

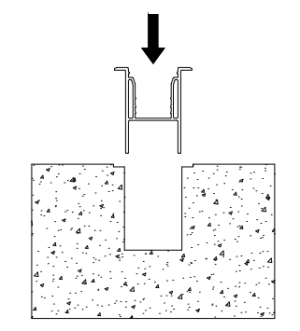

2. לחץ על פרופיל AL לתוך החריץ

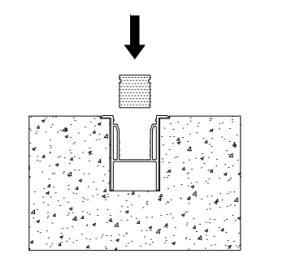

3. לחץ על הרצועה לפרופיל AL

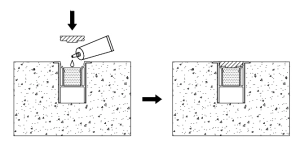

4. יש למרוח דבק על פני הרצועה ולאחר מכן ללחוץ את מפזר הסיליקון לפרופיל AL

חיבור חוט

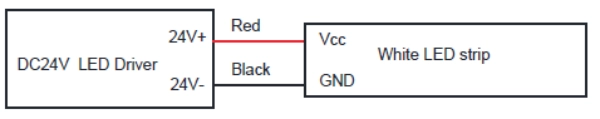

כבל בצבע יחיד: אדום עבור DC24V+, שחור עבור DC24V-

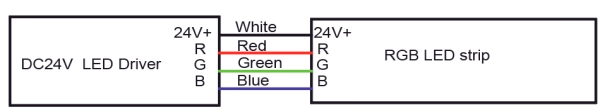

כבל RGB: לבן עבור DC24V+, אדום עבור R, כחול עבור B, ירוק עבור G

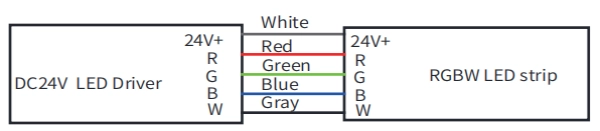

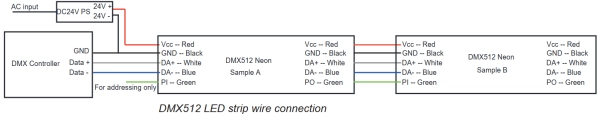

RGBW כבל: לבן עבור DC24V+, אדום עבור R, כחול עבור B, אדום עבור G_#, אפור עבור כבל WMXGLE#, אפור # עבור WMXGLE# Vcc, כחול עבור DA-, לבן עבור DA+, ירוק עבור PI, שחור עבור GND
