מידות ומשקל

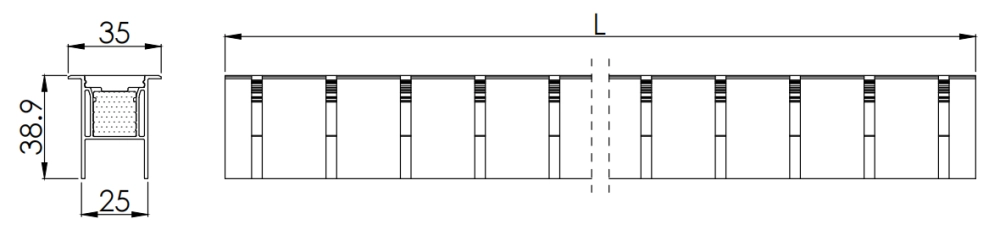

סוג 1, פרופיל עם אוגן

סוג 2, פרופיל עם אוגן

הערות:

1.יחידות: מ"מ

2. משקל: 850g/m

תנאי סביבה ויישום

טווח טמפרטורות סביבה (טא על אוויר חופשי)	-40℃ ~ +55℃
טווח טמפרטורות הפעלה (מקרה) (Tc)	-40℃ ~ +65℃
טווח טמפרטורת אחסון	-40℃ ~ +85℃
דירוג IP	IP68
הגנת ESD	צור קשר 4KV, Air 8KV

פרמטרים חשמליים

פָּרִיט	צבע יחיד	RGB	DMX RGB	RGBW	DMX RGBW
טווח מתח אספקה (Vdc)	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0	24.0±1.0
טיפ. הספק למטר (W)	12	12	17	13.8	13.8
טווח הספק למטר (W)	10.8~13.2	10.8~13.2	16.2~19.8	10.8~13.2	16.2~19.8
מקסימום אורך עבור קצה יחיד כוח-in(m)	10	10	5	10	5
מקסימום אורך עבור שני קצוות כוח-אין (מ')	15	5	10	15	10
כמות LED למטר (יחידות)	80	72	72	72	72
אורך יחידת חיתוך (מ"מ)	25	83.3	83.3	83.3	83.3
פיקסל למטר	/	/	12	/	12
סוג IC	/	/	SM18522	/	SM18522

*הנתונים המפורטים הם בדיקת ערכים אופייניים ב-25℃, סובלנות מדידה +/-10%.

פרמטרים אופטיים

חלק מס'	פרמטרים קולורימטריים CRI				טיפ. שטף (lm/m)	טיפ. יעילות (lm/W)
חלק מס'	צֶבַע	עֵרֶך	טווח ערכים	CR I	טיפ. שטף (lm/m)	טיפ. יעילות (lm/W)
צבע יחיד	לָבָן	6500K	6000~7000K	> 90	303	25
	לָבָן	5000K	4800~5300K	> 90	303	25
	לָבָן	4000K	3800~4150K	> 90	303	25
	לָבָן	3000K	2950~3150K	> 90	289	24
	לָבָן	2700K	2650~2850K	> 90	275	23
	אָדוֹם	622.5 ננומטר	6000~7000K	/	76	6
	יָרוֹק	525 ננומטר	4800~5300K	/	232	20
	כְּחוֹל	467.5 ננומטר	3800~4150K	/	41	3
RGB	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	30	8
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	67	17
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	12	3
	הכל על	/	/	/	110	9
DMX RGB	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	37	5
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	82	11
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	16	2
	הכל על	/	/	/	135	8
RGBW	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	27	8
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	59	17
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	10	3
	לָבָן	3000K	2950~3150K	80	90	26
	הכל על	/	/	/	185	13
DMX RGBW	אָדוֹם	622.5 ננומטר	620 ~ 630 ננומטר	/	37	5
	יָרוֹק	525 ננומטר	520 ~ 530 ננומטר	/	82	11
	כְּחוֹל	467.5 ננומטר	465 ~ 475 ננומטר	/	16	2
	לָבָן	3000K	2950~3150K	> 80	127	17
	הכל על	/	/	/	262	12

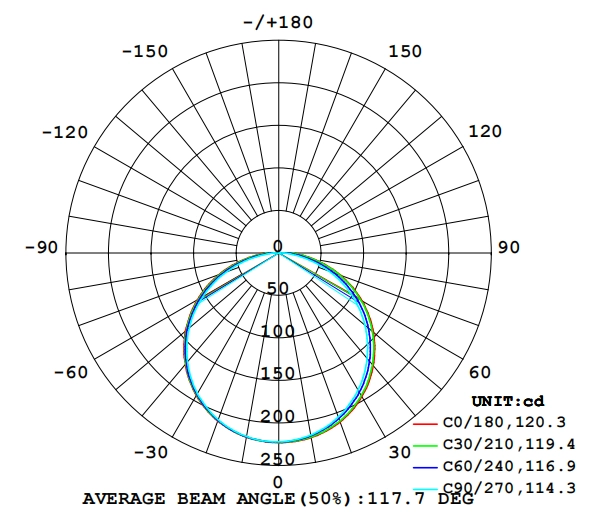

זוויות אלומה אופציונליות:

מדריך התקנה

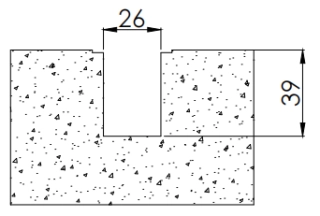

1. חריצים על משטח ההתקנה

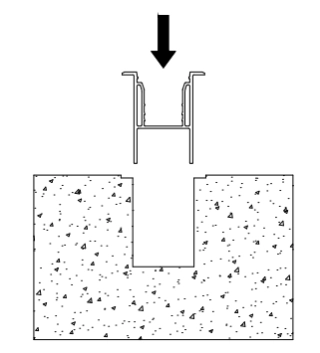

2. לחץ את פרופיל AL לתוך החריץ

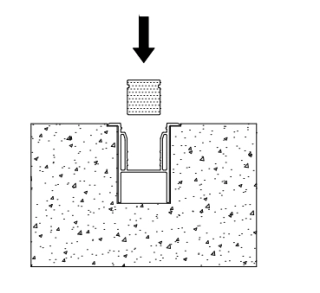

3. לחץ את הרצועה לפרופיל AL

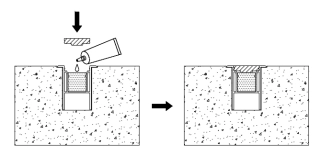

4. הנח דבק על פני הרצועה ולאחר מכן לחץ על מפזר הסיליקון לפרופיל AL

חיבור חוט

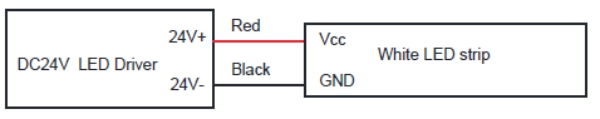

כבל בצבע יחיד: אדום עבור DC24V+, שחור עבור DC24V-

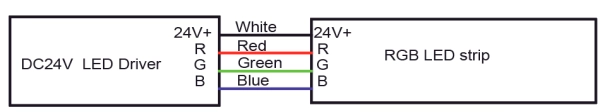

כבל RGB: לבן עבור DC24V+, אדום עבור R, כחול עבור B, ירוק עבור G

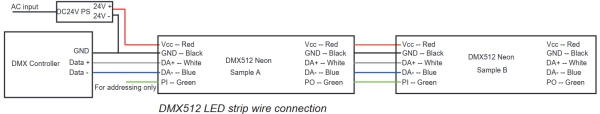

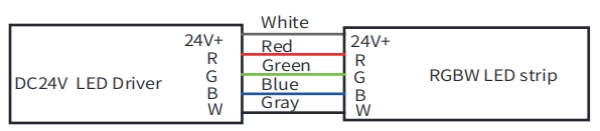

RGBW כבל: לבן עבור DC24V+, אדום עבור R, כחול עבור B, אדום עבור G_#, אפור עבור כבל WMXGLE#, אפור # עבור WMXGLE# Vcc, כחול עבור DA-, לבן עבור DA+, ירוק עבור PI, שחור עבור GND
