עצור את ירידת המתח באור ה-LED Flex האולטרה-ארוך שלך פועל עם הפתרונות האלה

בעל בית מסיים התקנת רצועת LED באורך 30 רגל, רק כדי לראות את עשרת הרגליים האחרונים זוהרים במעומעם. הנוריות הלבנות עוברות לצהוב עמום. התסכול מתחיל, ורבים מניחים שהמוצר פגום. תרחיש זה אינו כשל של פסי אור ה-LED עצמם. זוהי תופעה חשמלית צפויה שנקראת נפילת מתח - והמפתח לפתרונן הוא להימנע מנפילת מתח מההתחלה.

תסמינים נפוצים של נפילת מתח בתאורת פס LED כוללים:

· נוריות לד עמום ליד קצה הרצועה

·  שינוי צבע, במיוחד בפסי RGB (אדום עשוי לשלוט כאשר כחול וירוק דוהים) ·  בהירות לא אחידה, בולטת במיוחד בפסי LED לבנים

·  מהבהב תחת עומס

מאמר זה מסביר את המדע מאחורי ירידת מתח ומציע פתרונות מוכחים, משדרוג למערכות 24V ועד להזרקת חשמל אסטרטגית. שיטות אלו מבטיחות בהירות אחידה בכל אורך ועוזרות לך להימנע מנפילת מתח לפני שהיא הופכת לבעיה. עד הסוף, לקוראים תהיה תוכנית פעולה ברורה לתיקון ולמנוע בעיה זו לצמיתות, מה שמבטיח שתאורת פס ה-LED שלהם תפעל ללא רבב.

כיצד להימנע מנפילת מתח: הסיבות העיקריות

נפילת מתח מתארת ​​את הירידה ההדרגתית במתח לאורכם של נורות רצועת לד. תופעה זו מתרחשת עקב ההתנגדות הטבועה של עקבות הנחושת וחוטי האספקה. חשבו על לחץ מים בצינור גינה ארוך. מים זורמים בקלות בברז, אך הלחץ יורד במידה ניכרת עד שהם מגיעים לקצה הרחוק. הסיבות לנפילת מתח הן פשוטות: ההתנגדות גדלה עם המרחק, וכל חוט ונחושת מוסיפה התנגדות למעגל.

תפקיד ההתנגדות בריצות ארוכות

ההתנגדות של עקבות נחושת ברצועת LED עומדת ביחס ישר לאורכו. ככל שהאורך גדל, ההתנגדות עולה, ונפילת המתח הופכת משמעותית יותר. זה מסביר מדוע רצועות LED ארוכות מציגות לרוב נוריות LED עמומות בקצה הרחוק. המתח הזמין לנוריות הלד יורד ככל שהזרם עובר דרך הרצועה.

הטבלה שלהלן מראה כיצד מד חוט ועובי נחושת PCB משפיעים על אובדן מתח.

מדוע פסי 12V נכשלים מעבר ל-5 מטרים

מדוע רצועות 12V נכשלות מעבר ל-5 מטרים בעוד שרצועות 24V יכולות לפעול באורך כפול? התשובה טמונה בזרם. עבור אותה תפוקה, מערכת 12V שואבת פי שניים מהזרם של מערכת 24V. זרם גבוה יותר מגביר את ירידת המתח באופן פרופורציונלי.

התסמין הראשון לצרות הוא עמעום בקצה הרחוק. ואז נוריות LED לבנות עוברות לגוון חם או צהוב. שינוי צבע זה מתרחש מכיוון שנוריות LED בצבעים שונים דורשות מתחים קדימה שונים. כאשר המתח יורד מתחת לסף של נוריות LED כחולות או ירוקות, הן מתעמעמות או נכבות, ומשאירות את האדום לשלוט. הבנה זו מסייעת למעצבים להימנע מנפילת מתח בהתקנות חדשות.

כדי להבין את המספרים, שקול את החישוב הזה:

נוסחת אובדן המתח היא V_loss = I × R, כאשר I הוא זרם באמפר ו-R הוא התנגדות באוהם.
עבור חוטי נחושת של 18 AWG, ההתנגדות למטר היא בערך 0.021 Ω. עבור ריצה של 10 מטר (כולל נתיב חזרה), ההתנגדות הכוללת היא כ-0.21 Ω. בהנחה של זרם של 1.5A עבור פס LED באורך 5 מטר, אובדן המתח הוא 1.5A × 0.21Ω = 0.315V. הפסד זה של 0.315V מייצג כ-2.6% מאספקת 12V, וזה מקובל בדרך כלל. עם זאת, ריצות ארוכות יותר או חוטים דקים יותר עלולים לגרום לאובדני מתח העולה על 5%, מה שיוביל לעמעום גלוי בקצה הרחוק.

חישוב זה מראה מדוע הבנת הסיבות לירידת מתח עוזרת למעצבים לתכנן ריצות ארוכות של נורות LED. השילוב של מרחק, מד חוט ומתח המערכת קובע אם התקנה למרחקים ארוכים תתבצע בצורה אחידה.

חישוב מפל מתח עבור נורות ה-LED שלך

הנוסחה הבסיסית לחישוב מפל המתח היא פשוטה: נפילת מתח (V) = זרם (I) × התנגדות כוללת (R). קשר זה מגלה ששני משתנים ראשוניים שולטים בתוצאה. זרם מייצג את זרימת החשמל דרך המעגל, נמדד באמפר. התנגדות מקיפה כל מכשול שמפריע לזרימה זו, לרבות עקבות הנחושת הפנימיות של הרצועה וחוטי האספקה ​​המחברים את מקור הכוח לרצועה.

הנוסחה הפשוטה ומשתני מפתח

מספר גורמים משפיעים על מרכיב ההתנגדות של משוואה זו. גודל המוליך משפיע באופן משמעותי - שטח חתך גדול יותר מפחית את ההתנגדות. הרכב החומרים גם משחק תפקיד, כאשר נחושת מציעה התנגדות נמוכה יותר מאלומיניום. אורך הריצה מגדיל את ההתנגדות באופן פרופורציונלי, והטמפרטורה משפיעה גם על ההתנגדות, כאשר טמפרטורות גבוהות יותר מגדילות אותה.

מד החוט משפיע ישירות על ערכי ההתנגדות. חוט 10 AWG מציע בערך 1 אוהם לכל 1000 רגל, בעוד חוט 20 AWG מציג כ-10 אוהם לכל 1000 רגל, וחוט 30 AWG מגיע בערך ל-100 אוהם לכל 1000 רגל. קשר אקספוננציאלי זה אומר שבחירה במד החוט המתאים הופכת קריטית עבור התקנות ארוכות. ירידה של מספרים של 10 מד מכפילה את המוליכות בכפי 10.

דוגמה מעשית עם פס 24V

שקול תרחיש אמיתי של 10 מטר 24V רצועת לד השואבת 2 אמפר למטר. הזרם הכולל עבור התקנה זו מגיע ל-20 אמפר. באמצעות 18 חוטי אספקה ​​של AWG עם התנגדות של כ-0.021 אוהם למטר, החישוב מתנהל כדלקמן. עבור ריצה של 10 מטר כולל נתיב החזרה, התנגדות החוט הכוללת שווה לכ-0.21 אוהם. הכפלת הזרם של 20 אמפר בהתנגדות זו מניבה מפל מתח של 4.2 וולט. הפסד זה מייצג 17.5% מאספקת ה-24V - הפחתה משמעותית שתגרום לעמעום גלוי על פני נורות ה-LED.

דוגמה זו מדגימה מדוע מעצבים חייבים לחשב את מפל המתח לפני ההתקנה. המרחק בין ספק הכוח לקצה המרוחק של הרצועה משפיע ישירות על הביצועים. מרחק ארוך יותר דורש חוטים עבים יותר או מתח מערכת גבוה יותר כדי לפצות.

מספר מחשבונים מקוונים מפשטים את התהליך הזה. מחשבוני נפילות מתח ייעודיים ברצועת LED מקבלים כניסות של 12V ו-24V, בעוד שמחשבוני DC כלליים מטפלים במערכות 48V. כלים מקצועיים מיצרנים כמו Bock Lighting מדגישים שמערכות 12V חוות עמעום ניכר עם ירידה של 3% בלבד (0.36V). משאבים אלה ממליצים על חוט כבד יותר, מסלולי חוטים קצרים יותר ונקודות הזרקת חשמל מרובות.

כלים מקוונים מאפשרים למקצוענים להזין סוג חוט, אורך, מתח ועומס כדי לקבוע את מד החוט הנכון. כלים אלו מייעלים את תהליך התכנון ומפחיתים טעויות חישוב.

הבנת הנוסחה עוזרת למעצבים להבין מדוע כל פתרון עובד. הקשר בין זרם, התנגדות ומתח נשאר קבוע ללא קשר להתקנה הספציפית.

פתרונות מוכחים למניעת נפילת מתח בתאורת רצועת LED

שלוש גישות מוכחות עונות על האתגר של ריצות LED ארוכות. כל שיטה מתמודדת עם הפיזיקה הבסיסית מזווית אחרת, והמתקינים יכולים לשלב אותם ליעילות מירבית. הבחירה הנכונה תלויה בהיקף, בתקציב ובדרישות הביצועים של הפרויקט.

שדרוג למערכות 24V או 48V

הפתרון הפשוט ביותר כרוך בהעלאת מתח המערכת. הכפלת מתח המערכת מ-12V ל-24V מפחיתה בחצי את הזרם לאותה אספקת חשמל. מכיוון שירידה במתח מחושבת כ-V_drop = I × R, חציית הזרם מחצה את ירידת המתח בוולט מוחלט. עם זאת, מכיוון שהירידה באחוזים מחושבת מול קו הבסיס הגבוה יותר של 24V, אחוז ירידת המתח מופחת ב-75%, לא ב-50%. השיפור הדרמטי הזה מסביר מדוע מערכות גדולות מחוץ לרשת בוחרות ברובן 48V ליעילות רבה עוד יותר.

עבור רוב פרויקטי המגורים, רצועות 24V מייצגות את הנקודה המתוקה. הם תומכים עד 10 מטרים ללא הזרקת כוח נוספת, המכסה היקפי חדרים טיפוסיים ותאורת מפרצון. ריצות מסחריות או ארוכות במיוחד העולה על 20 מטר נהנות ממערכות 48V. אפשרויות אלה במתח גבוה יותר מבטלות חששות של נפילות מתח על פני שטחים גדולים מבלי לפגוע בבהירות. הם גם מייצרים פחות חום ומבזבזים פחות אנרגיה, מה שמוביל לפעולה קרירה יותר ולתוחלת חיים ארוכה יותר. מערכות מסורתיות במתח נמוך חוות ירידת מתח למרחקים ארוכים, מה שגורם למקטעים עמומים. לעומת זאת, מערכות 48V מאפשרות ריצות רצופות ארוכות יותר תוך שמירה על בהירות עקבית, הפחתת הצורך במספר נקודות הזרקת חשמל ופישוט ההתקנה. זה מביא לפחות חיבורים, התקנות נקיות יותר ותפוקת תאורה אחידה יותר.

יישום הזרקת כוח משני הקצוות

הזרקת חשמל מציעה פתרון פרקטי למתקנים קיימים שכבר משתמשים בפסי 12V. טכניקה זו כוללת העברת חוטים מקבילים מאספקת החשמל למספר נקודות לאורך הרצועה. הפעלה משני הקצוות מייצגת את הצורה הפשוטה ביותר של גישה זו. עבור רצועה של 50 רגל, הצבת מקור הכוח באמצע ופיצול לשני חלקים של 25 רגל הרצים שמאלה וימינה מפחיתה למעשה את המרחק שהזרם עובר בתוך הרצועה בחצי.

ההליך פועל לפי רצף ברור. ראשית, חשב את אורך הרצועה הכולל, הספק הכולל ומתח המערכת. קבע את הזרם הכולל באמצעות הנוסחה: סה"כ אמפר = סה"כ הספק רצועה ÷ מתח המערכת. הוסף מרווח ביטחון של 20% לבחירת הספק של ספק הכוח. שנית, קבעו נקודות הזרקה על סמך מתח: כל 5 מטר לרצועות 12V, כל 7-10 מטר לרצועות 24V, וכל 15-20 מטר לרצועות 48V. שלישית, בחר את מד החוט המתאים בהתבסס על הזרם הכולל על חוט ההזרקה. רביעית, חשפו את רפידות הנחושת בנקודת ההזרקה וחוטי הלחמה או השתמשו בבלוק מחבר. חמישית, התחבר עם קוטביות נכונה - היפוך קוטביות יכול להרוס את נוריות ה-LED. שישית, השתמש בספק כוח יחיד עבור כל החלקים המוזרקים. לבסוף, בדוק את ההתקנה בבהירות מלאה למשך 10 דקות וודא שהמתח המרוחק נשאר לפחות 95% ממתח האספקה.

עבור רצועות RGB או RGBW, מזרקי כוח מפצים גם על השפלת האות. התקן משחזר כל 10 מטרים עבור רצועות 12V כדי לשמור על שליטה יציבה מעל 30 מטרים. מזרקי הכוח הללו מחדשים את אותות הכוח והנתונים, ומבטיחים צבע ובהירות עקביים לאורך כל הריצה.

נהגים של זרם קבוע מציעים אלטרנטיבה פרימיום. מכשירים אלה מכוונים את המתח באופן אוטומטי כדי לשמור על זרם יציב, ומבטלים את העמעום לחלוטין. הם עובדים היטב עבור רצועות דקורטיביות למרחקים ארוכים, אפילו עם חוטים דקים כגון 28 AWG. גישה זו מתאימה להתקנות קריטיות שבהן בהירות אחידה חשובה יותר מהעלות.

פתרונות פרקטיים אלו מעניקים למתקינים גמישות. בין אם משדרגים ל-24V, הטמעת מספר נקודות הזרקת חשמל, או בחירת דרייברים של זרם קבוע, כל שיטה מטפלת בגורם השורש. המפתח נשאר לתכנן את ההתקנה סביב מפרט אורך הריצה המרבי של הרצועה ולמקם את ספק הכוח בהתאם.

בחירת המערכת הנכונה: מתח, מד חוטים ועוד

בחירת הרכיבים הנכונים עבור התקנת LED דורשת התייחסות לשני גורמים קריטיים: מתח המערכת וגודל המוליך. שניהם משפיעים ישירות על ירידת המתח וקובעים אם נורות רצועת ה-LED פועלות באופן אחיד לכל אורכם. הבחירות הנכונות מפחיתות את בזבוז האנרגיה, מפשטות את ההתקנה ומבטלות את הצורך בחידושים יקרים.

בחירת מד החוט הנכון לריצות ארוכות

מד חוט (AWG) משפיע ישירות על ההתנגדות. מספר מד נמוך יותר מציין חוט עבה יותר עם פחות התנגדות. עבור ריצות העולה על 10 מטרים, המתקינים צריכים לבחור חוט 18 AWG לפחות. פרויקטים המשתרעים על פני 20 מטרים או יותר דורשים עובי של 14 AWG או יותר. הקשר בין מד והתנגדות עוקב אחר דפוס צפוי: הכפלת עובי החוט יכולה להפחית את ירידת המתח בחצי.

הטבלה שלהלן ממחישה כיצד מד חוט ומתח משפיעים על אורך הריצה המרבי.

בחירה במד החוט המתאים מונעת עמעום בקצה המרוחק של הרצועה. הבחירה הנכונה תלויה בכמות הזרם הכוללת ובמרחק בין ספק הכוח לרצועה. המתקינים צריכים לחשב את הזרם הצפוי לפני בחירת חוט. חישוב זה מונע מוליכים בגודל נמוך שגורמים לאובדן מתח מוגזם.

השוואה בין מערכות 12V, 24V ו-48V

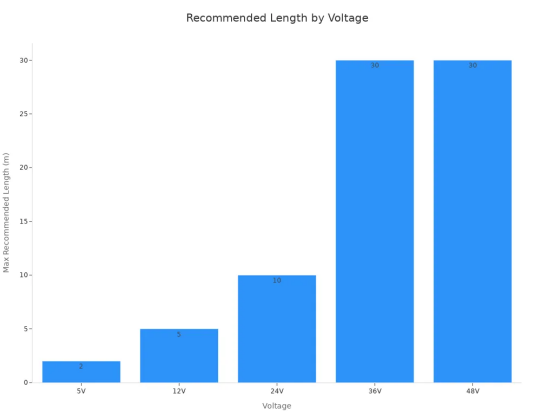

מתח המערכת קובע עד כמה אורות רצועת LED יכולים לפעול לפני נפילת מתח נראית לעין. התרשים שלהלן מציג את האורך המרבי המומלץ עבור כל אפשרות מתח.

עבור אותה רמת הספק, מערכת 12V שואבת בערך פי שניים מהזרם של מערכת 24V. זרם גבוה זה דורש חוטים עבים יותר, מחברים גדולים יותר ויותר נקודות הזרקת חשמל. אפשרות 24V מייצגת את הנקודה המתוקה עבור רוב עבודות המגורים. הוא תומך בריצות של עד 10 מטרים ללא הזנות נוספות. מערכת 48V מתאימה לפרויקטים בקנה מידה גדול ולהתקנות למרחקים ארוכים, אם כי היא דורשת פסים ואספקה ​​תואמים שעולים יותר.

המתקינים צריכים תמיד לבדוק את מפרט אורך הריצה המרבי של הרצועה לפני תכנון מיקום אספקת החשמל. שלב פשוט זה מונע בעיות נפילות מתח לפני שהן מתחילות. הכלל הכללי שומר על מתח נמוך ככל האפשר עבור הפרויקט תוך פיצול ריצות ארוכות לקטעים קצרים יותר כאשר מקור הכוח ממוקם באמצע.

המסע הזה התחיל בפיזיקה של ההתנגדות והסתיים בפתרונות מעשיים. תופעה זו היא אתגר הנדסי בר פתרון, לא פגם תכנוני. שני טייקים בולטים. עבור התקנות חדשות, בחירה בפנסי LED 24V או 48V מגדילה את מרווח הראש ועוזרת להפחית את ירידת המתח. עבור פסי אור LED קיימים של 12V, הזרקת כוח במרווחים אסטרטגיים מחייה את ביצועי LED. הבנת דרישות רמת המתח עוזרת למנוע נפילת מתח. תכנון כזה בשלב התכנון מונע עבודות חוזרות יקרות ואי שביעות רצון של לקוחות. חישוב מוקדם פשוט מבטל התקשרויות נפוצות וחוסך שעות עבודה וחומרים. שתי האסטרטגיות הללו מהוות את הליבה של פתרונות יעילים. פתרונות אלו מונעים בעיות בפסי LED. עם הפתרונות המעשיים הללו, ריצות LED ארוכות במיוחד מאירות ברק אחיד.

שאלות נפוצות

מהו אורך הריצה המקסימלי המומלץ עבור פסי LED 12V?

מערכת 12V תומכת בדרך כלל בריצות של עד 5 מטרים לפני נפילת מתח נראית לעין. מעבר לאורך הזה, הקצה הרחוק מתעמעם בצורה ניכרת. יציאת הזרם הגבוהה יותר של רצועות 12V מאיצה את ההפסד הזה. על המתקינים לתכנן קטעים קצרים יותר או לשדרג ל-24V למרחקים ארוכים יותר.

כיצד מד חוט משפיע על נפילת מתח?

חוט עבה יותר נושא יותר זרם עם פחות התנגדות. מספר AWG נמוך יותר פירושו מוליך עבה יותר. בריצות מעל 10 מטרים, חוט 18 AWG עובד בצורה נאותה. פרויקטים המשתרעים על פני 20 מטר דורשים 14 AWG או יותר. בחירת החוט הנכונה מפחיתה את אובדן המתח באופן משמעותי.

האם הזרקת כוח יכולה לתקן התקנה קיימת?

כֵּן. הזרקת חשמל מוסיפה חוטים מקבילים מאספקת החשמל למספר נקודות לאורך הרצועה. טכניקה זו מפצלת את הנתיב החשמלי למקטעים קצרים יותר. עבור פס 12V, הזרקה כל 5 מטר משחזרת את הבהירות. השיטה עובדת היטב עבור תיקון מחדש של התקנות שהושלמו מבלי להחליף את המערכת כולה.

באיזו מערכת מתח מישהו צריך לבחור לטווח ארוך?

עבור פרויקטים למגורים עד 15 מטר, נורות led 24V מציעות את האיזון הטוב ביותר. מתקנים מסחריים מעל 20 מטר נהנים ממערכות 48V. מתח גבוה יותר מפחית את יציאת הזרם, מה שממזער את ירידת המתח. ספק הכוח חייב להתאים בדיוק לדירוג המתח של הפס.

כיצד המרחק בין ספק הכוח לרצועה משפיע על הביצועים?

המרחק בין ספק הכוח לקצה המרוחק של הרצועה משפיע ישירות על הבהירות. מסלולי חוטים ארוכים יותר מוסיפים התנגדות, ומגדילים את ירידת המתח. מיקום ספק הכוח ליד נקודת האמצע של הרצועה מפחית את המרחק האפקטיבי בחצי. אסטרטגיית מיקום פשוטה זו משפרת את האחידות בכל התקנת ה-LED.
