כיצד לבחור זוויות אלומה באורות LED ליניאריים אופטיים למרעה בקירות

השגת שיפוע אור אנכי ללא רבב על קיר מתגלה לעתים קרובות כקשה. מעצבים נתקלים לעתים קרובות בנקודות חמות או להקות כהות שהורסות את האפקט המיועד. השאלה המרכזית הופכת: איזו זווית קרן צריך מפרט לבחור עבור פרויקט מרעה בקירות? התשובה תלויה בשלושה משתנים מרכזיים: גובה הקיר, מרחק המתקן מהקיר ומרקם פני השטח. עדשות אופטיות מספקות את הדיוק הדרוש לשליטה בחלוקת האור הזו. מדריך זה מציע מסגרת החלטה ברורה, צעד אחר צעד. הוא מתמקד אך ורק בפתרון הבעיה של תאורה לא אחידה. הקוראים ילמדו כיצד להעריך כל משתנה באופן שיטתי. הם גם יבינו כיצד טכנולוגיית העדשות משפיעה על התוצאה הסופית. המטרה היא לצייד אנשי מקצוע בידע מעשי לבחירת זוויות האלומה הנכונות. גישה זו מבטיחה שטיפה חלקה ודרמטית של אור על פני כל משטח אנכי.

התאימו את זוויות האלומה לגובה הקיר

גובה הקיר משמש כגורם הקובע העיקרי בבחירת תצורות אופטיות ליישומי מרעה. הקשר בין ממדי משטח אנכיים ופיזור האור עוקב אחר דפוסים צפויים. קירות גבוהים יותר דורשים שליטה הדוקה יותר, בעוד שמשטחים קצרים יותר מאפשרים גמישות רבה יותר. הבנת הדינמיקה הזו מפשטת את כל תהליך המפרט.

זוויות צרות (10°-15°) עבור קירות גבוהים

קירות גבוהים מהווים אתגר ייחודי. האור חייב לעבור מרחקים אנכיים משמעותיים תוך שמירה על עוצמה ומיקוד. זוויות אלומה צרות בין 10° ל-15° מצטיינות בתנאים אלה. חלוקות הדוקות אלו שומרות על האור מוצמד היטב למשטח, ומונעות שפיכה בזבזנית לאזורים שמסביב.

אנשי מקצוע בתאורת נוף הבינו מזמן את העיקרון הזה. נקודות הדוקות של 10-15° המכוונות למעלה על גזע כפות הידיים המלכותיות מדגישות את הקו האנכי שלהן ביעילות. אותו היגיון חל ישירות על מרעה אדריכלי. קורות צרות מדגישות את האופי האנכי של משטחים גבוהים, מושכות את העין כלפי מעלה ומדגישות אלמנטים מבניים.

קורות צרות 10°-15° מומלצות במפורש עבור מרעה מבטא כדי להדגיש מאפיינים אדריכליים ספציפיים על עמודים גבוהים או קצוות שילוט צרים.

הפיזיקה מאחורי המלצה זו ראויה לתשומת לב. אלומה עגולה סטנדרטית אינה יכולה להאיר ביעילות משטח אנכי גבוה מבלי ליצור נקודות חמות או לאפשר שפיכת אור. הפתרון טמון בשינוי צורת האלומה:

1. אלומה עגולה רגילה אינה יכולה להאיר ביעילות משטח אנכי גבוה ללא נקודות חמות או שפיכה קלה.

2. קרן אליפטית צרה (15x60°) מותחת אור לתוך 'להב' הרועה קירות מלמעלה למטה.

3. זה מביא לעוצמה אחידה והדגשה מושלמת של מרקם האבן או הלבנים.

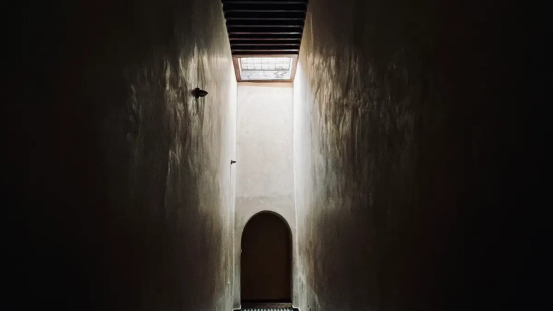

התצורה האליפטית משנה את חלוקת האור באופן מהותי. במקום בריכת תאורה עגולה, האלומה מתארכת אנכית. דפוס דמוי להב זה מכסה את מלוא גובה הקיר תוך שמירה על בהירות עקבית לאורך כל הדרך. משטחים בעלי מרקם כגון אבן, לבנים או טיח מגיבים היטב לגישה זו. האור הכיווני תופס כל רכס ושקע, ויוצר צללים דרמטיים החושפים אופי משטח.

עבור קירות שגובהם עולה על עשרים רגל, האפשרויות הצרות ביותר בטווח זה מתפקדות בצורה הטובה ביותר. חלוקת 10° מרכזת לומנים זמינים בעמודה הדוקה. ריכוז זה מבטיח שעוצמת הארה מספקת מגיעה לחלקים העליונים של הקיר מבלי להזדקק לתפוקת מתקן מוגזמת. על המעצבים לשים לב שפזורות צרות יותר מפחיתות גם את הסנוור לעוברים ושבים, שכן פחות אור בורח בזוויות רדודות.

זוויות רחבות (30°-45°) עבור קירות קצרים

קירות קצרים דורשים גישה אחרת לגמרי. משטחים מתחת לגובה של עשרה מטרים אינם דורשים ריכוז קיצוני של קורות צרות. זוויות אלומה רחבות יותר בין 30° ל-45° מפצות את האור בעדינות רבה יותר על פני השטח. גישה רכה יותר זו יוצרת שטיפה חלקה ואחידה שמחמיאה לארכיטקטורה מבלי להכריע אותה.

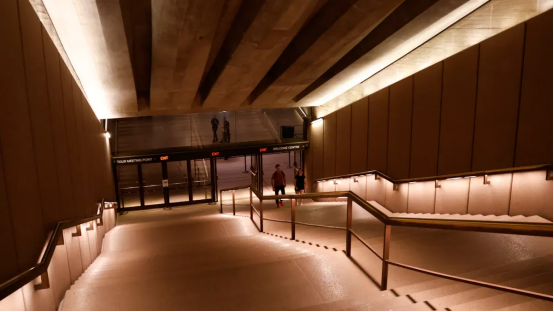

זווית האלומה של 36 מעלות מייצגת בחירה פופולרית לשטיפת קיר במסדרונות. מתקנים המרווחים לאורך צד אחד שוטפים את הקיר ביעילות, ויוצרים אפקט כביסה רך שגורם לחללים צרים להרגיש רחבים יותר. יישום זה מדגים כיצד זוויות מתונות מאזנות כיסוי עם שליטה.

· זווית קרן זווית של 36° מומלצת לשטיפת קיר במסדרונות, במיוחד כאשר מתקנים ממוקמים לאורך צד אחד כדי לשטוף קיר, יצירת אפקט שטיפה רך שגורם לחללים צרים להרגיש רחבים יותר.

עבור משטחים נמוכים במיוחד, הטווח מתרחב במידה ניכרת. זווית אלומה של 90°-120° מפזרת את האור באופן שווה על פני קירות קצרים, תוך הימנעות מעיגולים בהירים וצללים לא אחידים. ממרח רחב במיוחד זה חיוני להשגת אפקט כביסה נקי ורכה על משטחים מתחת למטר וחצי. הפשרה כרוכה בהפחתת הדגשת המרקם. זוויות רחבות משטחות צללים, וממזערות את ההקלה על פני השטח. משטחים חלקים כמו קיר גבס צבוע או בטון מלוטש נהנים מטיפול זה, מכיוון שהם אינם דורשים הדגשה דרמטית.

הבחירה בין הפצה צרה לרחבה תלויה בסופו של דבר בכוונת העיצוב. משטחים דרמטיים, בעלי מרקם וגבוהים דורשים שליטה הדוקה. משטחים עדינים, חלקים וקצרים מגיבים טוב יותר לכיסוי רחב יותר. התאמת זוויות האלומה לגובה הקיר מבטיחה את התוצאה החזותית הרצויה תוך שמירה על יעילות אנרגטית ונוחות ויזואלית.

משתני מפתח לבחירת זווית אלומה

גובה הקיר קובע את הבסיס, אך שני משתנים נוספים מחדדים את המפרט הסופי. מרחק מהקיר ומרקם פני השטח משנים את זווית האלומה האופטימלית באופן משמעותי. התעלמות מגורמים אלו מובילה לתוצאות גרועות גם כאשר בחירה מבוססת גובה נראית נכונה. אנשי מקצוע חייבים להעריך את שני המשתנים במקביל לגובה הקיר כדי להשיג רעייה אחידה. האינטראקציה בין האלמנטים הללו קובעת אם ההתקנה הסופית מייצרת הדגשת מרקם דרמטי או כביסה עדינה וחלקה.

מרחק מקיר וגובה הרכבה

מרחק ההתקנה מהקיר שולט ישירות על אופן התפשטות האור על פני השטח. מתקן המותקן קרוב מאוד מייצר רצועת תאורה צרה ואינטנסיבית. הרצועה המרוכזת הזו יוצרת נקודה חמה מסיחה ולא שיפוע חלק. זוויות אלומה רחבות יותר פותרות בעיה זו על ידי הפצת אור לרוחב לפני שהוא מגיע לפני השטח.

מערכת היחסים פועלת לפי כלל פשוט. הרכבה קרובה יותר דורשת זוויות רחבות יותר. מתקן הממוקם שני סנטימטרים מהקיר צריך פיזור רחב יותר מאשר סט אחד במרחק שישה סנטימטרים. על המעצבים למדוד את המרחק המדויק לפני בחירת התצורה האופטית. מדידה זו מונעת את הטעות הנפוצה של בחירה בקורה צרה מדי עבור מתקן צמוד.

גובה הרכבה גם משחק תפקיד. מיקומים גבוהים יותר משנים את זווית הפגיעה על פני הקיר. מתקן בגובה שמונה רגל מתנהג בצורה שונה מאחד בגובה שנים עשר רגל, אפילו עם מרווח קיר זהה. השילוב של מרחק וגובה קובע את פיזור האלומה הדרוש בפועל. על המעצבים לחשב את היחס בין המרחק לגובה ההרכבה עבור כל התקנה. יחס של 1:10 או יותר דורש בדרך כלל זוויות רחבות יותר. יחסים מתחת ל-1:20 מאפשרים להפצות צרות יותר לבצע ביעילות.

מדוד גם את ההיסט האופקי מהקיר וגם את גובה ההרכבה האנכי. השתמש בערכים אלה כדי להעריך את פיזור האלומה הנדרש. עדשות אופטיות יכולות להתאים לפיזור המחושב. גישה זו מבטלת ניחושים ומבטיחה תוצאות עקביות בתנאים שונים.

מרקם פני השטח והאפקט הרצוי

מרקם פני השטח משנה את אופן האינטראקציה של האור עם הקיר. חומרים מחוספסים כמו לבנים, אבן או אגרגט חשוף תופסים אור בצורה שונה מאשר משטחים צבועים חלקים. זווית האלומה חייבת להסביר את האינטראקציה הזו כדי להשיג את האפקט החזותי המיועד.

טקסטורות מחוספסות נהנות מזוויות אלומה צרות יותר. הפצות אור הדוקות יוצרות צללים חזקים המדגישים כל רכס ושקע. אפקט דרמטי זה חושף את אופי החומר ומוסיף עומק. קרן של 10° עד 15° המכוונת אל קיר אבן מייצרת הדגשות חדות המתחקות אחר קווי המתאר הטבעיים. אותה קרן על משטח חלק תיצור סנוור בעייתי. מעצבים העובדים עם חזיתות בעלות טקסטורה צריכים להישען לכיוון הקצה הצר יותר של הטווח הזמין.

משטחים חלקים דורשים זוויות רחבות יותר כדי למנוע השתקפויות קשות. קיר גבס צבוע, בטון מלוטש או לוחות מתכת מחזירים אור בצורה אחידה יותר. קורות צרות על משטחים אלו מייצרות כתם בוהק מרוכז שמסיח את דעת העין. פיזור רחב יותר בין 30° ל-45° מרכך את האור, ויוצר כביסה נקייה ללא כתמים בהירים. הסיכון לסנוור פוחת ככל שהקרן מתפשטת בצורה שווה יותר על פני השטח.

האפקט הרצוי גם מנחה את הבחירה. מעצבים המכוונים להדגשת מרקם דרמטי צריכים לבחור בהפצות צרות יותר. מי שמחפש שטיפה עדינה ואחידה צריך לבחור בזוויות רחבות יותר. זווית האלומה הופכת לכלי יצירתי המעצב את תפיסת החלל של הצופה. התאמת הזווית למרקם פני השטח ולכוונת העיצוב מייצרת את התוצאה המספקת ביותר.

כיצד עדשות אופטיות מעצבות זוויות קרן

עדשות אופטיות מספקות את מנגנון הדיוק שהופך את תפוקת ה-LED הגולמית לתבנית רעייה מבוקרת. רכיבים אלה קובעים כיצד האור מגיע אל פני הקיר. שתי החלטות בסיסיות מגדירות את העיצוב האופטי: סימטריית ההפצה ובניית העדשה.

התפלגות סימטרית לעומת אסימטרית

עדשות אסימטריות משתמשות בשבירה מדויקת כדי להטות את אלומת האור בזווית מסוימת לכיוון הקיר. תצורה נפוצה מכוונת את הפלט ב-25° לכיוון המשטח האנכי. הטיה זו מונעת מאור לשפוך החוצה אל החלל שמסביב. התוצאה מפחיתה סנוור לעוברים ושבים וממקסמת את יעילות ההתקנה. פיזור א-סימטרי מניע את האור כלפי מטה בתבנית מבוקרת, מונע נקודות חמות תוך שמירה על נראות של רעייה אנכית ללא גוונים בהירים. גישה זו מדגישה מרקם ויוצרת צללים המשפרים מאפיינים אדריכליים. עדשות סימטריות מפזרות את האור באופן שווה לכל הכיוונים. אין להם את בקרת הכיוון הדרושה למרעה יעיל. אלומה סימטרית על קיר מייצרת בריכה עגולה של אור ולא שיפוע אנכי. התצורה האסימטרית מגבילה את חלוקת האור למשטח המיועד. דיוק זה ממזער תאורה לא מכוונת וזוהר סינטטי, משפר את הדיוק הפוטומטרי ואת ניהול האנרגיה. גם מרחק נסיגה נכון חשוב. מרחק של עשירית עד חמישית מגובה הקיר מאפשר פתיחה אחידה של הקורה ומונע קשקשת.

סוגי עדשות ליישומי מרעה

מכונות שטיפה לקיר Flex משלבות מיקרו-עדשות מעל כל LED כדי לעצב את האור לקרן ממוקדת. עדשות אלו מניעות תאורה במעלה הארכיטקטורה במקום לפזר אותה. פסי LED סטנדרטיים עם פיזור הצפה של 120° לא יכולים להשיג אפקט זה. מערך המיקרו-עדשות מספק שליטה אישית על כל פולט. אופטיקה צרה מתאימה לקירות בגובה של למעלה מארבעה מטרים. זווית אלומה של 15° או 20°x45° מרכזת אור למשטחים גבוהים. זוויות רחבות יותר עבור חזיתות כלליות נעות בין 30° ל- 45°, בעוד קורות אובליות מספקות שטיפות רכות ואחידות. עדשות חלביות או מנסרות מרככות את קצה האלומה, ומפחיתות את הסיכון לנקודות חמות. גופי קורות צרים מתכווננים מציעים גמישות לאפקטים ממוקדים. בחירה נכונה של עדשות מונעת קשקשת על-ידי הבטחת הקורות חופפות בצורה חלקה. השילוב של חלוקה אסימטרית, זוויות קרן מותאמות וסוג העדשה המתאים יוצר אפקט רעייה דרמטי המדגיש אי-סדירות פני השטח.

כוונון עדין עבור רעיית קיר אחיד

בחירת התצורה האופטית הנכונה מסמנת רק את השלב הראשון. השגת שיפוע אנכי חלק מצריך תשומת לב קפדנית למרווחים ולהטיה של המתקנים. שתי ההתאמות הללו מונעות את הפסים הבהירים והפערים הכהים שפוקדים מתקנים מכוונים גרוע. מעצבים השולטים בשלב הכוונון העדין הזה מספקים תוצאות עקביות ומקצועיות על פני כל משטח.

מרווח והטיה למניעת נקודות חמות

מרווח בין מתקנים עוקב אחר כלל פשוט. המרחק בין יחידות סמוכות צריך להיות 1.2 עד 1.5 פעמים היסט הקיר. יחס זה מבטיח קורות חופפות שמתמזגות בצורה חלקה. מרווח רחב יותר יוצר פסים כהים בין המתקנים. מרווח צר יותר מבזבז אור ומייצר בהירות מיותרת. מעצבים צריכים למדוד את היסט הקיר במדויק לפני קביעת הפריסה הסופית.

זווית ההטיה משחקת תפקיד קריטי לא פחות. הטווח המומלץ נע בין 5° ל-30° מאנכי. הטיה מתונה זו מאפשרת לקורה לטאטא באופן שווה על פני משטחים בעלי מרקם מבלי לרכז אור בנקודה אחת. הטיה יתרה מייצרת פסים בהירים שמושכים תשומת לב לא רצויה. צללים מתחת להטיה מתחת לחלק העליון של הקיר. גובה הכוונה צריך לכוון 65 עד 70 אחוז במעלה פני הקיר. מיקום זה אחראי על זוויות הצפייה ברחוב ופחת לומן LED לאורך זמן.

אימות באתר משלים את התהליך. מד לוקס מודד את רמות התאורה בפועל על פני הקיר. מיקום מתקן זמני מאפשר למעצבים לבדוק עמדות שונות לפני ההרכבה הסופית. התאמות קטנות למרחק או הטיה מייצרות שיפורים משמעותיים באחידות.

תרחישי יישום: חזיתות ועמודים

מאפיינים אדריכליים שונים דורשים זוויות אלומה ברורות. עמודות דורשות התפלגות צרות כדי ליצור הדגשה אנכית דרמטית. הטווח המומלץ עבור עמודים, עצים צרים, ארובות ופרטים דומים משתרע על פני 15° עד 30°. האיגוד הבינלאומי של מעצבי תאורה מייעץ להתאים את זוויות האלומה לגדלים של מאפיינים אדריכליים. קורות צרות מתאימות לעמודים, בעוד קורות רחבות עובדות טוב יותר עבור חלקי קירות.

· זווית אלומה מומלצת: 15°–30° (קורה צרה) עבור עמודים, עצים צרים, ארובות או פרטים אדריכליים.

· ניגודיות: קורות רחבות יותר מתאימות לחזיתות גדולות יותר או למשטחים רחבים.

חזיתות טקסטורות מציגות אתגר אחר. הצפה ברוחב 45 מעלות יוצרת תאורה עדינה ומפוזרת עם צללים רכים יותר. גישה זו מרגיעה את מראה החזית ועדיין מאפשרת תפיסת מרקם באמצעות אור מפוזר. נקודה צרה של 15° מדגישה את המרקם באמצעות ניגודיות אך מייצרת צללים חזקים יותר. מעצבים המחפשים אפקט מאוזן צריכים לבחור בתפוצה הרחבה יותר.

הבחירה הסופית תלויה בכוונת העיצוב. עמודות דרמטיות דורשות זוויות אלומה הדוקות המדגישות אנכיות. חזיתות רחבות נהנות מהתפלגות רחבות יותר המרככות צללים ויוצרות אווירה מזמינה. התאמת התצורה האופטית לתכונה הארכיטקטונית מבטיחה את התוצאה החזותית הרצויה.

מעצבים מעבים את תהליך ההחלטה לנוסחה פשוטה. גובה הקיר בתוספת המרחק מהקיר בתוספת מרקם פני השטח שווה לזווית האלומה הנדרשת. החל מזווית צרה מ-10° ל-15° לקירות גבוהים עם מרקם מספק בסיס בטוח. הרחבת האלומה ל-30° עד 45° משרתת משטחים קצרים או חלקים יותר ביעילות. עדשות אופטיות מספקות את הדיוק הדרוש לשליטה זו. מרווח נכון בין מתקנים וזוויות הטיה נכונות מונעים נקודות חמות בדיוק כמו בחירת האלומה הראשונית. מדריך זה מציע נקודת מוצא למפרט. מעצבים מתייעצים עם נתונים פוטומטריים לאישור סופי לפני ההתקנה.

שאלות נפוצות

מה קורה אם זווית האלומה צרה מדי או רחבה מדי?

קרן צרה מדי יוצרת נקודה חמה מרוכזת ומותירה חלקי דופן עליונים כהים. אלומה רחבה מדי גורמת לשפיכת אור מעבר לקיר ומפחיתה את הדגשת הטקסטורה. הזווית הנכונה מאזנת כיסוי עם עוצמה עבור המשטח הספציפי.

האם מתקן אחד יכול לשרת גם מרעה קירות וגם שטיפת קירות?

לא. רעייה דורשת קורות צרות בין 10° ל-15° כדי להדגיש את המרקם. הכביסה זקוקה לזוויות רחבות יותר מ-30° ל-45° לכיסוי חלק. כל יישום דורש תצורה אופטית שונה. על המעצבים לבחור את העדשה המתאימה לאפקט המיועד.

כיצד קרן אליפטית משפרת את ביצועי המרעה?

אלומה אליפטית בגודל 15x60° מותחת אור אנכית לתוך תבנית להבים. זה מכסה קירות גבוהים בצורה אחידה ללא הנקודות החמות הנפוצות עם קורות עגולות. החלוקה המוארכת תואמת את הגיאומטריה האנכית של הקיר ומונעת שפיכת אור מבוזבז לאזורים שמסביב.

מהו מרחק ההרכבה המומלץ מהקיר?

המרחק צריך למדוד עשירית עד חמישית מגובה הקיר. נסיגה זו מאפשרת לקורה להיפתח בצורה אחידה ומונעת קשקשת. הרכבה קרובה יותר דורשת זוויות אלומה רחבות יותר כדי למנוע רצועת תאורה צרה ואינטנסיבית.

האם חומרי פני השטח משפיעים על בחירת זווית האלומה?

כֵּן. טקסטורות גסות כמו לבנים או אבן נהנות מזוויות צרות המדגישות הקלה. משטחים חלקים כמו קיר גבס צבוע דורשים זוויות רחבות יותר כדי למנוע סנוור ונקודות חמות. התכונות הרפלקטיביות של החומר משפיעות ישירות על התצורה האופטית האופטימלית.
